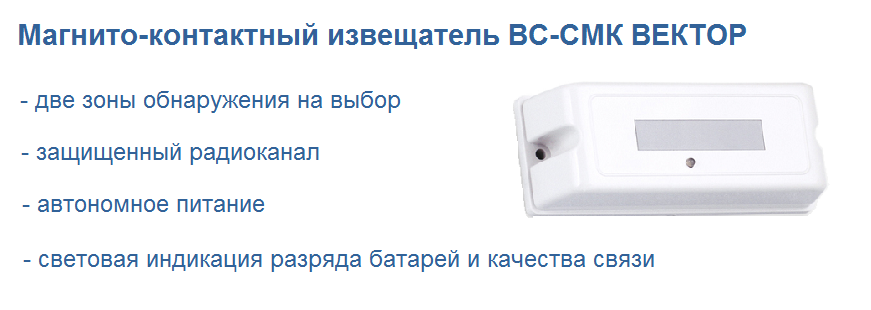

Извещатель ВС-СМК ВЕКТОР

Охранный магнито-контактный адресный радиоканальный извещатель ВС-СМК ВЕКТОР производства НПО «Сибирский Арсенал» используется для контроля доступа в помещение. Извещатель передает сигнал о срабатывании в прибор ВС-ПК ВЕКТОР (приобретается отдельно) по защищенному радиоканалу.

Извещатели подобного типа, как правило, устанавливают на двери и окна. ВС-СМК ВЕКТОР имеет два режима (зоны) обнаружения.

Первый режим обеспечивается магниточувствительным элементом внутри корпуса и магнитным элементом, расположенным снаружи корпуса на расстоянии не более 10 мм. При разнесении этой пары на большее расстояние происходит срабатывание извещателя.

Второй режим реализуется посредством внешнего шлейфа сигнализации (ШС), к которому подключаются выходные контакты различных охранных извещателей, например, магнитоконтактные извещатели специальной конструкции для металлических дверей. В общем случае к шлейфу можно подключать выходные контакты любых датчиков тревоги, работающих на замыкание или размыкание.

Возможность использования того или иного режима задается установкой специальной перемычки «ГК» на плате устройства. Другая перемычка – «СРВ», служит для перевода извещателя в сервисный режим.

Питание ВС-СМК ВЕКТОР осуществляется от встроенных батарей (основной и резервной). Основная батарея обеспечивает работу устройства в дежурном режиме не менее 36 месяцев, резервная, – не менее 2 месяцев. Разряд основной батареи, отсутствие резервной батареи, а также разряд обеих батарей сопровождается соответствующим извещением в центральный прибор и световой индикацией.

Технические характеристики

• Сопротивление ШС без выносного резистора: не более 1 кОм;
• Сопротивление утечки между линиями ШС: не менее 20 кОм;
• Продолжительность нарушения ШС, не вызывающая реакцию: не более 300 мс;
• Продолжительность нарушения ШС, вызывающая реакцию: не менее 500 мс;
• Мощность излучения радиоканала: не более 10 мВт;
• Напряжение питания: 2,55...3,9 В;
• Максимальная дальность связи с прибором на открытой местности: 600 м;
• Степень защиты: IP40;
• Диапазон рабочих температур: –30...55 °С;
• Масса (без батарей): 60 г;
• Габариты 110×45×30 мм;
• Срок службы 10 лет
