Интегральная микросхема КР1005ВИ1

02.11.2021
автор Администратор Главный

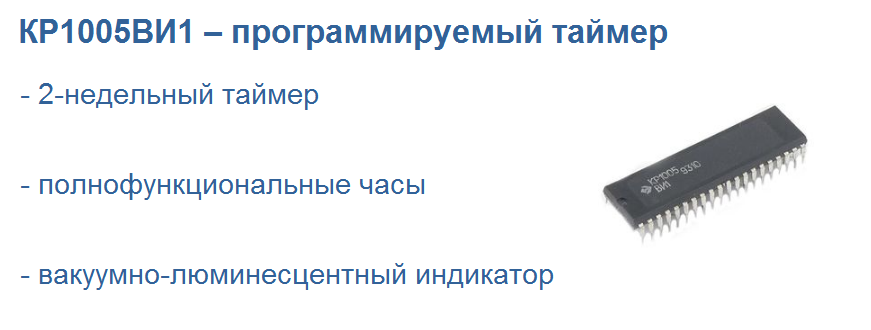

Интегральная микросхема КР1005ВИ1 представляет собой программируемый таймер с часами. Изначально таймер КР1005ВИ1 был предназначен для работы в сервисной системе видеомагнитофонов «Электроника ВМ-12», «Электроника ВМ-53». Таймер не имеет встроенного тактового генератора и тактируется от внешнего кварцевого генератора частотой 50 Гц.

Микросхема КР1005ВИ1 работает совместно с вакуумно-люминесцентными индикаторами: ИЛМ1-7Л и ИЛМ2-7Л.

В настоящее время КР1005ВИ1 часто используется для реализации электронных часов со стильным винтажным дизайном и для других целей. Аналог: MN1435.

Назначение выводов:

  • 1...3: выходы С-порта;
  • 14...17: входы А-порта;
  • 18...21: входы В-порта;
  • 22...25: выходы Е-порта;
  • 26: вход тестовой проверки;
  • 27: предварительный сброс;
  • 28...30: управляющие входы;
  • 31...38: выходы D-порта;
  • 19: напряжение питания;
  • 40: тактовый вход.

Технические характеристики:

  • Номинальное напряжение питания: -15 В;
  • Входное напряжение низкого уровня: -15...- 9 В;
  • Выходное напряжение низкого уровня: -1,5...-14 В;
  • Выходное напряжение высокого уровня: -4,5...-0,1 В;
  • Ток потребления: 10...36 мА;
  • Входной ток низкого уровня: 5...350 мкА;
  • Входной ток высокого уровня: 10...200 мкА;
  • Частота проверки функционирования: ≥ ЗОО кГц;
  • Входная емкость: ≤ 5 пФ;
  • Выходная емкость: ≤ 7 пФ;
  • Количество команд: 75;
  • Емкость ПЗУ: 16 кбит;
  • Емкость ОЗУ: 512 байт;
  • Корпус: 2123.40-1;
  • Масса: не более 6 г
