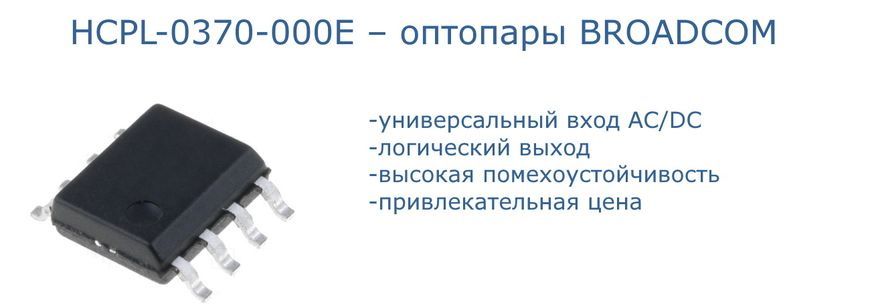

HCPL-0370-000E оптопара с логическим выходом

Оптопара (оптрон) HCPL-0370-000E – AC/DC-сенсор напряжения, интерфейс цифровых цепей с логическим выходом (совместим с ТТЛ и КМОП-логикой).

Производитель: BROADCOM – лидер по производству интегральных компонентов для устройств связи, седьмой по величине производитель полупроводников на мировом рынке.

Особенности оптопары HCPL-0370-000E:

• универсальный АС/DC-вход;
• наличие гистерезиса, благодаря чему удается избежать ложных срабатываний, если напряжение будет «дрожать» около порогового значения;
• логический выход;
• стабильность пороговых значений при повышенной рабочей температуре;
• пороговые значения не зависят от оптических параметров светодиода;
• выдерживает тест на пробой диэлектрического сопротивления в течение 1 минуты при переменном напряжении 3750 В.


Транзисторные или интегральные оптопары применяются, как правило, для гальванической развязки сигнальных или слаботочных цепей. Однако, для цифровых устройств применение обычных оптопар не всегда приемлемо из-за того, что сигнал в случае, например, незначительного уменьшения или временных провалов напряжения питания может быть сопоставим по мощности с помехами, что, как правило, приводит к сбоям и некорректной работе. Для того, чтобы этого избежать, применяются оптопары с логическим выходом. Такие оптопары, кроме светодиода и фототранзистора, содержат элементы жесткой логики, на выходе которых однозначно устанавливается либо логическая единица, либо логический ноль. Именно к таким компонентам относится одноканальный оптрон HCPL-0370-000E. Оптопара работает как логический элемент «НЕ», инвертируя входной сигнал.

Оптопары HCPL-0370-000E применяются в датчиках концевых выключателей, детекторах низкого напряжения, детекторах напряжения сетей переменного и цепей постоянного тока, для контроля контактов реле, для контроля напряжения на обмотках реле, в приборах для измерения тока, в качестве гальванической развязки в цифровых схемах и т.д.

Основные характеристики:

• напряжение пробоя изоляции 3750 В;
• входной ток 3 мА;
• максимальное выходное напряжение 18 В;
• максимальный выходной ток 30 мА;
• рассеиваемая мощность 275 мВт;
• время включения: 20 мкс;
• время выключения: 0,3 мкс;
• максимальная задержка: 40 мкс;
• напряжение питания: 2…18 В;
• рабочая частота: 0…4 кГц;
• диапазон рабочих температур 0...70 °C;
• тип корпуса: SOIC;
• количество каналов 1;
• количество контактов 8;
• тип выхода: открытый коллектор;
• габариты: 5,08 × 5,99 × 3,17 мм;

Аналоги: HCPL-3700-000E (BROADCOM), HCPL-3760-000E (BROADCOM).

Внимание!  При работе с микросхемой необходимо принимать стандартные меры защиты от статического электричества!
