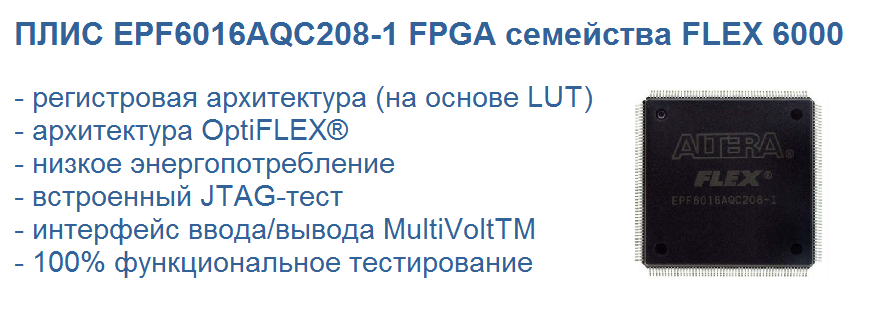

Микросхема программируемой логики EPF6016AQC208-1 Altera

EPF6016AQC208-1 относится к семейству микросхем программируемой логики FLEX 6000.

Данная ПЛИС обеспечивает недорогую альтернативу, программируемым матрицам с большим количеством вентилей и позволяет быстро вносить изменения в проект во время разработки или отладки прототипа.

Особенности:

• внутрисхемная реконфигурируемость (ICR) через внешнее конфигурационное устройство или интеллектуальный контроллер;
• встроенный JTAG-тест;
• интерфейс ввода/вывода MultiVoltTM;
• низкое энергопотребление (менее 0,5 мА в режиме ожидания);
• индивидуальный контроль каждого выхода с тремя состояниями;
• программируемое управление скоростью нарастания выходного сигнала для уменьшения коммутационных шумов;
• короткий путь от регистра к контакту ввода/вывода для уменьшения времени появления сигнала на выходе;
• структура непрерывной маршрутизации FastTrack® Interconnect;
• выделенная цепочка переноса, реализующая такие арифметические функции, как быстрые сумматоры, счетчики и компараторы (автоматически используются программные средства и мегафункции);
• выделенная каскадная цепь, в которой реализованы высокоскоростные логические функции (автоматически используются программные средства и мегафункции).

Основные характеристики:

• рабочая температура: 0 … +85 °C (TJ);
• тип монтажа: SMD;
• тип корпуса: 208-BFQFP;
• напряжение питания: 3 … 3,6 В;
• типоразмер корпуса в каталоге производителя: 208-PQFP (26×28);
• время переключения: 1 нс;
• количество вентилей: 16000;
• количество выводов I/O: 171;
• количество LABs/CLBs;
• количество логических блоков 1320

Altera – один из крупнейших разработчиков программируемых логических интегральных схем (ПЛИС) и средств разработки для автоматического проектирования – является основным конкурентом компании Xilinx. В 2015 году Altera приобретена компанией Intel.
