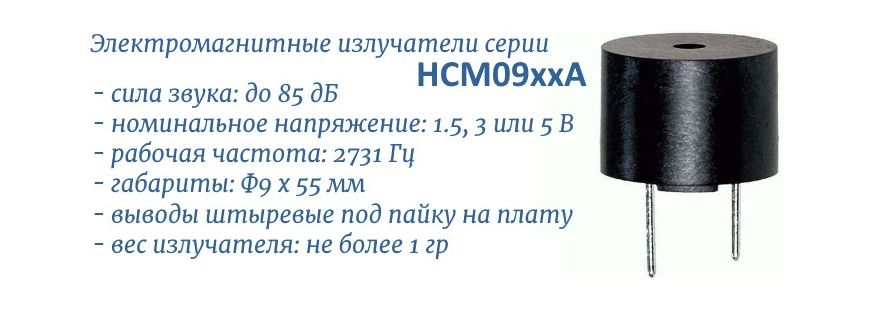

Электромагнитные излучатели серии HCM09xxA рассчитаны на 5, 3 и 1.5V напряжения питания

В электромагнитных излучателях звука серии HCM09xxA, производства тайваньской компании JL World, отсутствует генератор звука, поэтому их работа зависит от внешнего сигнала. При этом сила излучаемого звука на номинальной частоте 2731 Гц, может достигать величины более 85 дБ. Размах напряжения входного сигнала для этой серии нормирован величинами 1,5 В, 3 В и 5 В, в зависимости от модели.

Излучатели серии HCM09xxA имеют радиальные штыревые выводы для монтажа на печатную плату, а нижняя сторона их корпуса защищена огнестойкой эпоксидным составом NORYL Resin-GFM2. Диаметр корпуса излучателей составляет 9 мм, а высота не превышает 5,5 мм.

Кроме низкой цены, по сравнению с пьезокерамическими излучателями, основным преимуществом электромагнитных излучателей является их способность воспроизводить низкие частоты в небольшом корпусе.

Отличительные особенности:

• Номинальное входное напряжение:
• 1,5 В (HCM0901A),
• 3,0 В (HCM0903A),
• 5,0 В (HCM0905A);
• Диапазон входного напряжения:
• 1…2 В (HCM0901A),
• 2…5 В (HCM0903A),
• 4…7 В (HCM0905A);
• Номинальный ток:  ≤ 70 мА;
• Сопротивление катушки:
• 5,5 ±1 Ом (HCM0901A),
• 25 ±4 Ом (HCM0903A),
• 40 ±4 Ом (HCM0905A);
• Сила звука: ≥ 85 дБ;
• Рабочая частота: 2731 Гц;
• Диаметр корпуса: 9 мм;
• Высота корпуса: 5,5 мм;
• Вес: 1 г;
• Выводы: штыревые, под пайку;
• Монтаж: в отверстия на печатной плате;
• Рабочий температурный диапазон: -20…+60 °С;
• Температура хранения: -30…+70 °С.

Области применения: компьютерная техника, средства связи, кассовые аппараты, автомобильной и бытовая электроника.
