Цифровой вольтамперметр ВАР-М01-083 АС20-450В на DIN-рейку умеет измерять также и мощность
29.03.2018
автор А П
Промышленный вольтамперметр ВАР-М01-083, производства компании МЕАНДР, предназначен для контроля среднеквадратических величин переменного напряжения и тока в электрических цепях, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе и т.п. Он может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах как полноценная замена ВАР-М01-08.
Вольтамперметр ВАР-М01-083 для своей работы не требует отдельного питания и подключается непосредственно в измеряемую цепь. Ток измеряется бесконтактным способом, с помощью встроенного трансформатора тока. Проводник с измеряемым током пропускается сквозь отверстие в корпусе сверху вниз. На основе измеренных величинах напряжения и тока высчитывается потребляемая нагрузкой мощность.
Вольтамперметр ВАР-М01-083 размещается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм. Конструкция клемм обеспечивает зажим проводов сечением от 0,5 до 4 мм2 (20…10 AWG). На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока. Индикаторы имеют высокую яркость свечения, обеспечивающую считывание информации при любой освещённости.
Отличительные особенности:
- Измерение среднеквадратичных значений напряжений и токов;
- Измерение мощности, потребляемой нагрузкой;
- Питание от контролируемого напряжения;
- Измерение напряжения: 20...450 В АС;
- Рабочий диапазон частот: 45…65 Гц;
- Бесконтактное измерение тока: 0,5...63 А;
- Основная погрешность измерений напряжения: не хуже 1 % ±1 ед. младшего разряда;
- Основная погрешность измерений тока: не хуже 2 % ±2 ед. младшего разряда;
- Корпус шириной 2 модуля (35 мм);
- Крепление на DIN-рейку.
- Полностью заменяет снятый с производства ВАР-М01-08.
Технические характеристики вольтамперметра
| Параметр | Ед.изм. | ВАР-М01-083 |
| Измерительная цепь, она же питание |
| клеммы А1-А2 |
| Диапазон измеряемого напряжения | В | АС20...450 |
| Частота измеряемого напряжения | Гц | 45…70 |
| Измерение тока |
| Встроенный трансформатор тока Диаметр отверстия для провода – 10,5 мм |
| Диапазон измеряемого тока | А | 0,5...63 |
| Основная погрешность измерений напряжения, не хуже |
| 1% ±1 ед. младшего разряда |
| Основная погрешность измерений тока, не хуже |
| 2% ±1 ед. младшего разряда |
| Потребляемая мощность, не более | Вт | 1,5 |
| Диапазон рабочих температур | 0С | -25…+55 |
| Температура хранения | 0С | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
| уровень 3 (2кВ/5кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
| уровень 3 (2кВ) |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата) |
| УХЛ4 |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-9 |
| IP40/IP20 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 |
| 2 |
| Относительная влажность воздуха | % | до 80 при 250С |
| Рабочее положение в пространстве |
| произвольное |
| Режим работы |
| непрерывный |
| Габаритные размеры | мм | 35*88*63 |
| Масса | кг | 0,1 |
| Средний срок службы, не менее | лет | 8 |
| Средняя наработка на отказ, не менее | ч | 50000 |

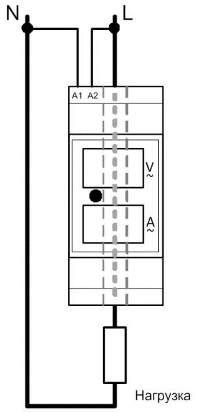

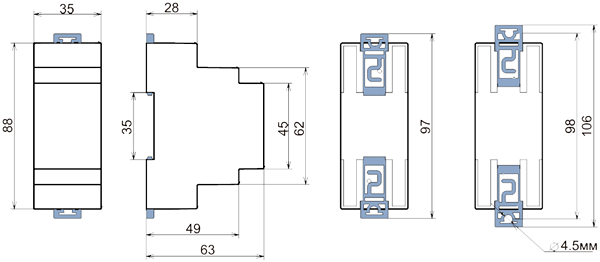

Схема включения вольтамперметра ВАР-М01-083 и его габаритные размеры
