Блоки стабилизированного питания БПИ-13 в корпусах шириной 13 мм на DIN-рейку

18.11.2016

автор А П

Подключаемые к однофазной сети AC230В, импульсные блоки питания серии БПИ-13, производства компании МЕАНДР, представляют собой маломощные источники вторичного электропитания с гальванической развязкой и предназначаются для обеспечения стабилизированным напряжением различных устройств: бесконтактных датчиков, тиристорных коммутаторов, контроллеров управления и т.п. Выходное напряжение можно подстраивать в пределах ±10 %.

Блоки питания серии БПИ-13 выпускаются в унифицированных пластмассовых корпусах с передним присоединением проводов питания и нагрузки. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм². На лицевой панели расположен зеленый индикатор наличия выходного напряжения питания.

Отличительные особенности: Структура БПИ-13

Ультратонкий корпус шириной всего 13 мм.
Стабилизированное выходное напряжение.
Защита от перегрузки по току.
Защита от перегрева.
Гальваническая развязка от сети.
Подстройка выходного напряжения в пределах ±10 %.

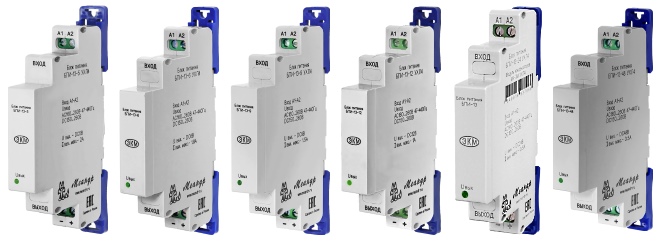

Блоки питания БПИ-13

Технические характеристики источников питания БПИ-13

Параметр	Ед. изм.	БПИ-13-5	БПИ-13-6	БПИ-13-9	БПИ-13-12	БПИ-13-15	БПИ-13-24	БПИ-13-48
Напряжение питания (50 Гц)	В	АС160...260
Стабилизированное номинальное выходное напряжение	В	5	6	9	12	15	24	48
Диапазон регулировки выходного напряжения, не менее	%	±10	±10	±10	±10	±10	±10	±10
Выходной ток	А	2,0	1,7	1,1	1,0	0,8	0,5	0,3
Выходная мощность	Вт	10	10	10	12	12	12	12
КПД, не менее	%	70	75	80	85	87	88	90
Величина пульсаций, не более	%	2
Напряжение изоляции между входом и выходом, не менее	В	1000
Диапазон рабочих температур	°С	-25...+55
Температура хранения	°С	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69		УХЛ2 / УХЛ4
Степень защиты реле по корпусу / по клеммам		IP40 / IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25°С)
Высота над уровнем моря	м	до 2000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	13х93х62
Масса, не более	кг	0,07

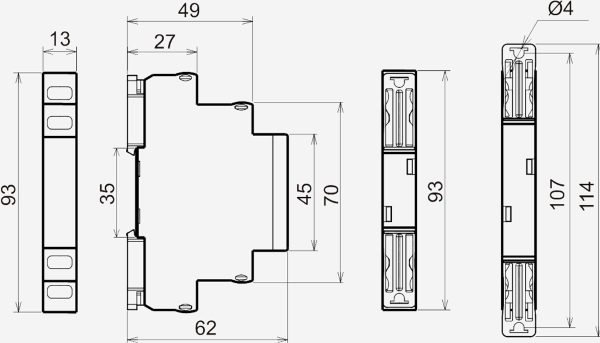

Габаритные размеры БПИ-13
