Колодка-корпус BH-9VA с проводами для подключения одной батареи 9V 6F22 Крона

15.03.2017
автор А П

Батарейный отсек BH-9VA, производства тайваньской компании Comfortable Electronic (COMF), представляет собой пластиковый корпус с гнездами для установки в него одной батареи 9 В типа Крона (6F22, 6LR61, MN1604) или аккумулятора аналогичного форм-фактора. Подключение батареи осуществляется проводами AWG26 в изоляции черного и красного цвета общей длиной 150 мм. Для упрощения пайки, концы проводов уже зачищены и облужены на 5 мм.

Отсек BH-9VA можно закрепить внутри корпуса прибора, для чего в основании предусмотрены три отверстия диаметром 2 мм для винтов с потайной головкой. Специальная конструкция фиксатора батареи не позволяет ей выпасть из батарейного отсека при возможных ударах и вибрации, одновременно обеспечивая надежный электрический контакт.

Отличительные особенности:

  • Элемент питания: 1 батарея 9V 6F22 Крона (6LR61, MN1604).
  • Способ подключения: провода длиной 150 ±5 мм.
  • Концы проводов зачищены и облужены на длину 5 ±1 мм.
  • Сечение проводов: 0,13 мм2 (UL1007, AWG26).
  • Маркировка полярности контактов.
  • Сопротивление изоляции: не менее 10 МОм (100 В DC).
  • Материал корпуса: термопластик.
  • Три отверстия Ø2 мм для крепления на ровную поверхность.
  • Температурный диапазон: -40…+105 °C.
  • Габаритные размеры: 55 х 31 х 21 мм.

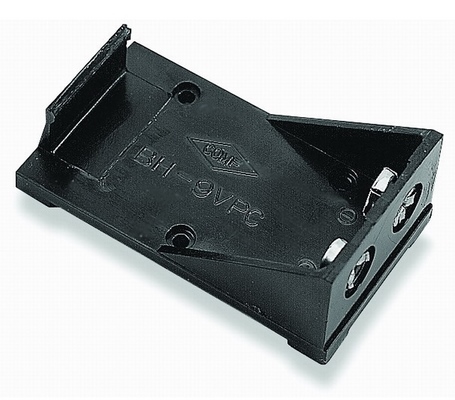

Батарейный отсек для Кроны 9В

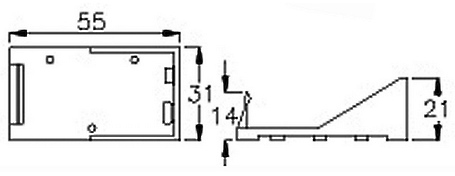

Габаритные размеры батарейного отсека для Кроны 9В
