Универсальное реле контроля тока РТ-40У защитит ваше оборудование от перегрузки

28.11.2016

Универсальное реле контроля тока РТ-40У защитит ваше оборудование от перегрузки

Реле тока РТ-40У, производства компании МЕАНДР, предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве устройства, реагирующего на превышение допустимого тока. Реле может использоваться для контроля перегрузки электродвигателей или другого электрооборудования, для контроля потребления, токовой защиты, диагностики состояния оборудования на замыкание, пониженное или повышенное потребление тока.

Реле РТ-40У выпускается в пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надежный зажим проводов сечением 2,5 мм2. На лицевой панели расположены синий индикатор наличия тока в контролируемой цепи, красный индикатор состояния контактов встроенного исполнительного реле, регуляторы времени и порога срабатывания.

Универсальное реле РТ-40У не требует оперативного питания и подключается непосредственно в измеряемую цепь. В диапазоне токов до 30 А питание обеспечивается от встроенного трансформатора тока. Для контроля значений тока превышающего 30 А следует применять стандартные трансформаторы тока ХХ/5А.

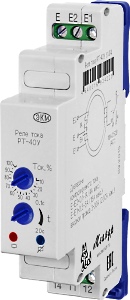

Отличительные особенности:Реле контроля тока РТ-40У

  • Питание от контролируемого тока.
  • Три диапазона измерения тока: 0,1…1 А, 0,5…5 А и 3…30 А.
  • Регулируемый порог срабатывания от 10 до 100% максимального значения тока.
  • Термическая устойчивость в длительном режиме: 1…4 А, 5…15 А, 30…400 А.
  • Регулируемая задержка срабатывания исполнительного реле: 0,2…20 с.
  • Встроенное исполнительное реле 16 А 250 В.
  • Корпус шириной 18 мм.

Технические характеристики реле РТ-40У

Параметр

Ед.изм.

РТ-40У

Питание



От контролируемого тока

Номинальная  частота измеряемого тока

Гц

45…65, 400*

Измерительная цепь:

- клеммы Е - E2

- клеммы Е - E1

- бесконтактный способ - встроенный трансформатор тока

А

0,1—1

0,5—5

3-30

Термическая устойчивость при длительном протекании тока:

- вход Е-E2 - 1А

- вход Е-E1 - 5А

- встроенный трансформатор тока - 30А

А

4

15

200

Регулировка порога срабатывания от максимального значения диапазона

%

10 - 100

Погрешность установки порога срабатывания

%

15

Погрешность измерения

%

10

Гистерезис

%

10

Регулируемая задержка срабатывания

с

0,2 - 20

Максимальное коммутируемое напряжение

В

400 (AC1/5A)

Максимальный коммутируемый ток (АС1): АС250В 50Гц (АС1)/DC30В (DC1)

А

16

Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30B (DC1)

ВА/Вт

4000/480

Максимальное напряжение между цепями измерения и контактами реле

В

АС2000 (50Гц -1мин)

Потребляемая мощность, не более

ВА

2

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Количество и тип контактов



1 переключающий

Диапазон рабочих температур (по исполнениям)

°С

-25…+55 (УХЛ4)

-40…+55 (УХЛ2)

Температура хранения

°С

-40...+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)



уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)



уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)



УХЛ4 или УХЛ2

Степень защиты по корпусу/по клеммам по ГОСТ 14254-96



IP40/IP20

Степень загрязнения в соответствии с ГОСТ 9920-89



2

Относительная влажность воздуха

%

до 80 (при 25°С)

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

Габаритные размеры

мм

18х93х62

Масса

кг

0,095

* Специальное исполнение.

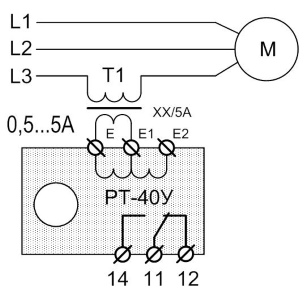

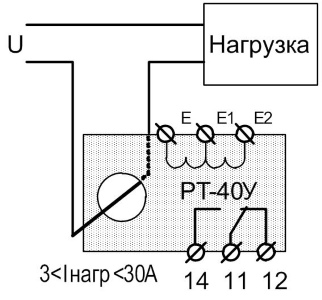

Схемы подключения реле РТ-40У

  Схема включения реле РТ-40У

Схема включения реле РТ-40У   Схема включения реле РТ-40У

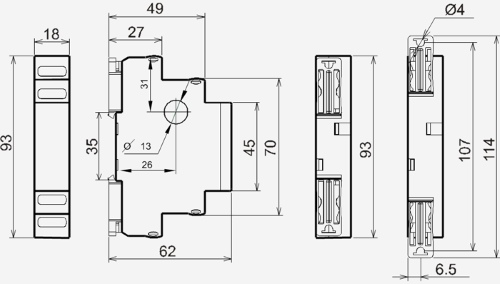

Габаритные размеры реле контроля тока РТ-40У

Габаритные размеры реле РТ-40У

Название позиции Бренд Розн. М.Опт Опт. Наличие Срок поставки Заказ
МЕАНДР 2489 руб. 2375 руб. 2280 руб. <100 Склад (Москва) В корзину
≤ 4 5-9 ≥ 10
МЕАНДР 3434,82 руб. 3277,5 руб. 3146,4 руб. Звоните По запросу В корзину
≤ 4 5-9 ≥ 10

Цены указаны в рублях с учётом НДС при покупке в указанном количестве. При покупке более крупных партий цена может стать еще ниже!
