Надежный аудио усилитель TPA4861D с выходной мощностью 1Вт в компактном корпусе SOIC-8

02.11.2016

Надежный аудио усилитель TPA4861D с выходной мощностью 1Вт в компактном корпусе SOIC-8

Усилитель звуковой частоты TPA4861D, производства компании Texas Instruments, способен развивать непрерывную среднюю выходную мощность 1 Вт в нагрузке 8 Ом при напряжении питания 5 В и коэффициенте нелинейных искажений не более 0,2 % в голосовом частотном диапазоне до 5 кГц. Эти параметры достигаются в мостовой схеме включения (BTL), которая для нормальной работы не требует применения разделительных конденсаторов на выходе, что позволяет существенно экономить место на печатной плате.

Коэффициент усиления TPA4861D может быть задан в диапазоне 2…20 единиц и определяется всего двумя внешними резисторами, не требуя никакой компенсации. Внутренние цепи защищают микросхему от перегрева и короткого замыкания в нагрузке, а также позволяют переводить ее в неактивный режим с током собственного потребления не более 0,6 мкА.

Отличительные особенности:

  • Выходная мощность: 1 Вт (BTL схема)
  • Коэффициент нелинейный искажений: 0,11 %;
  • Напряжение питания: 5 В или 3,3 В;
  • Не требуются выходные разделительные конденсаторы;
  • Ток потребления в режиме отключения: 0,6 мкА;
  • Коэффициент усиления: 2…20 (BTL схема);
  • Защита от перегрева и короткого замыкания;
  • Подавление пульсаций напряжения питания: 56 дБ, 1 кГц;
  • Замена LM4861;
  • Температурный диапазон: -40…+85 °C;
  • Корпус: SOIC-8.

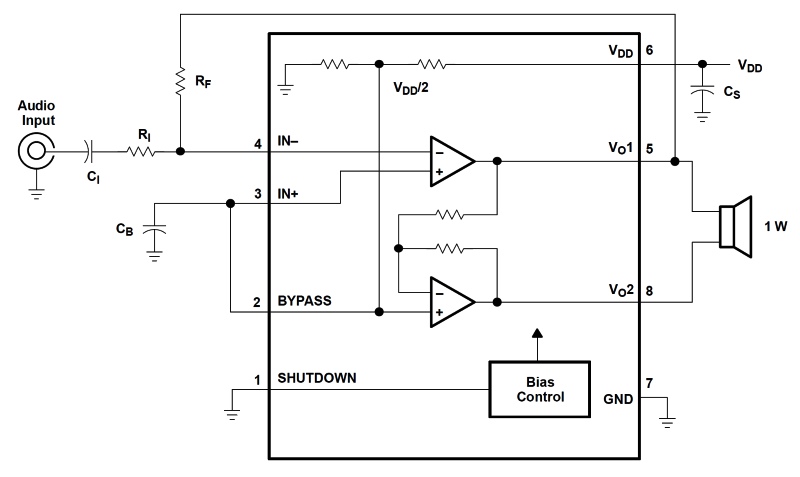

Схема включения усилителя TPA4861D

Название позиции Бренд Розн. М.Опт Опт. Наличие Срок поставки Заказ
TI 52,2 руб. 46,98 руб. 41,76 руб. <1000 Склад (Москва) В корзину
≤ 49 50-399 ≥ 400

Цены указаны в рублях с учётом НДС при покупке в указанном количестве. При покупке более крупных партий цена может стать еще ниже!
