Универсальный блок УБЗ-302 надежно защищает асинхронные электродвигатели

17.10.2016

Универсальный блок УБЗ-302 надежно защищает асинхронные электродвигатели

Универсальный блок защиты электродвигателей УБЗ-302, производства компании Новатек-Электро, предназначен для постоянного контроля параметров сетевого напряжения, действующих значений фазных и линейных токов трехфазного электрооборудования (380 В, 50 Гц) и проверки значения сопротивления изоляции электродвигателей.

Блок УБЗ-302 осуществляют защиту асинхронных электродвигателей мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 315 кВт при использовании внешних токовых трансформаторов, в том числе в сетях с изолированной нейтралью.

Блок УБЗ-302 позволяет управлять электродвигателями либо по аналоговым входам «0-20 мА» и «0-10 В», либо по каналам дистанционного управления через интерфейсы RS-232/RS-485, либо вручную кнопками на лицевой панели.

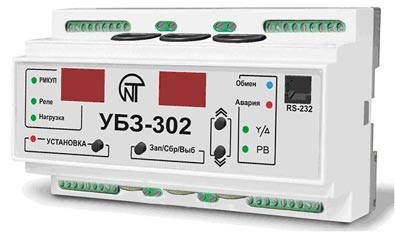

Критерии обеспечения защиты электродвигателейБлок УБЗ-302 защиты электродвигателей

  • некачественное сетевое напряжение (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос линейных напряжений);
  • механические перегрузки (симметричный перегруз по фазным/линейным токам);
  • превышение порога тока обратной последовательности;
  • асимметрия фазных токов без перегрузки, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента асимметрии тока по обратной последовательности с коэффициентом асимметрии напряжения по обратной последовательности);
  • исчезновение момента на валу электродвигателя («сухой ход» - для насосов) – защита по минимальному пусковому и/или рабочему току;
  • затянутый пуск двигателя или блокировка ротора;
  • недопустимо низкий уровень изоляции между статором и корпусом двигателя (проверка перед включением);
  • замыкание на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;
  • тепловая перегрузка двигателя;
  • перегрев обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).

 Технические характеристики блока УБЗ-302

Параметр

Значение

Номинальное напряжение питания: трехфазное

380 В, 50 Гц

Частота сети, Гц

48-62

Диапазон номинальных токов (при работе от встроенных трансформаторов тока), А 5

5-63

Гистерезис по напряжению (фазное/линейное), В

10/17

Гистерезис по теплу, в % от накопленного при отключении

33

Точность определения порога срабатывания по току, в % от номинального, не более

2

Точность определения порогов по напряжению, В, не хуже

3

Точность определения перекоса фаз по напряжению, В, не хуже

3

Напряжение, при котором сохраняется работоспособность:
- фазное, при питании от одной фазы и подключенном нулевом проводе не менее, В
- линейное, при питании от трех фаз не более, В


180
450

Основные выходы:
- реле нагрузки - две группы перекидных контактов для управления пускателем электродвигателя – 8 А, 250 В при cos φ=1;
- функциональное реле - одна группа перекидных контактов - 16 А, 250 В при cos φ=1 (назначение реле задается пользователем)



Аналоговые входы:
- два аналоговых входа для подключения датчиков температуры (типы Pt100, Ni100,Ni120)
- аналоговый вход для подключения датчика с выходом 0-10 В
- аналоговый вход для подключения датчика с выходом 4 мА (0 мА) – 20 мА
- три аналоговых входа для стандартных ТТ с выходом 5 А (тип Т-0.66 или аналогичный)
- вход для подключения дифференциального токового трансформатора (трансформатора нулевой последовательности)



Разрешение по температуре температурных датчиков, °С

1

Максимальный диаметр провода при использовании внутренних ТТ, мм

12

Потребляемая мощность (под нагрузкой), ВА, не более

5,0

Тип конструкции (монтажа)

на стандартную DIN-рейку 35 мм

Степень защиты:
- прибора
- клеммной колодки


IP40
IP20

Климатическое исполнение

У3.1

Диапазон рабочих температур, °C

- 35 ... +55

Температура хранения, °C

-50 ... +60

Степень загрязнения

III

Категория перенапряжения

III

Сечение проводников, подключаемых к клеммам, мм2

0,5-2

Максимальный момент затяжки винтов клемм, Н*м

0,4

Масса, кг, не более

0,5

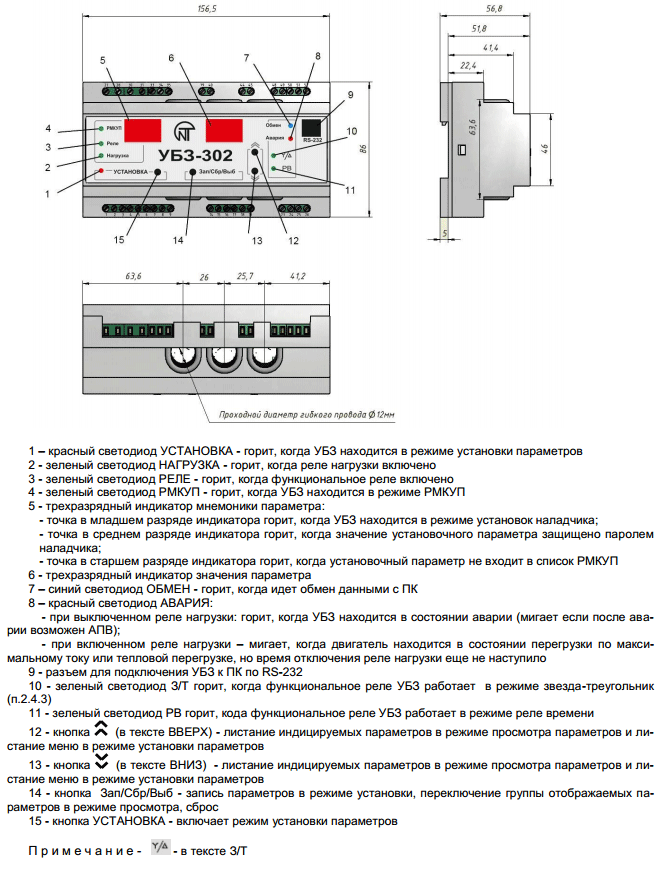

Габариты блока УБЗ-302

Название позиции Бренд Розн. М.Опт Опт. Наличие Срок поставки Заказ
НОВАТЕК-ЭЛЕКТРО 6780 руб. 6600 руб. 6490 руб. <100 Склад (Москва) В корзину
≤ 3 4-9 ≥ 10

Цены указаны в рублях с учётом НДС при покупке в указанном количестве. При покупке более крупных партий цена может стать еще ниже!
