Компактный малошумящий СВЧ усилитель AMMP-6220 для диапазона 6-20ГГц

Интегральный СВЧ усилитель AMMP-6220, производства компании AVAGO, в диапазоне частот от 6 ГГц до 20 ГГц обладает низким уровнем шума 2,5 дБ при одновременно высоком коэффициенте усиления 22 дБ. Усилитель охватывает сразу несколько частотных диапазонов, что помогает сократить складскую номенклатуру на производстве.

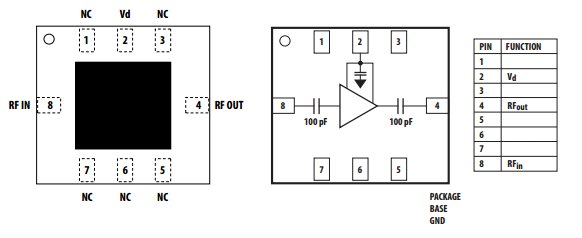

Планарный корпус СВЧ усилителя AMMP-6220 размерами всего 5х5 мм, а также встроенные в него схема смещения, индуктивности и разделительные конденсаторы позволяют сократить количество необходимых внешних элементов и уменьшить площадь, занимаемую схемой усилителя.

Отличительные особенности:

• Широкий частотный диапазон: 6…20 ГГц;
• Низкий уровень шума: 2,5 дБ;
• Типовой коэффициент усиления: 22 дБ;
• Напряжение питания: 3 В;
• Ток потребления: 55 мА;
• Входной и выходной импедансы: 50 Ом;
• Встроенные индуктивности и разделительные конденсаторы;
• Корпус для поверхностного монтажа: 5х5 мм.

Области применения: радиорелейные СВЧ системы, спутниковые VSAT и DBS системы, 802.16 и 802.20 WiMax BWA системы, WLL и MMDS сети.
