Оптореле KAQY214S может коммутировать сетевое напряжение с током нагрузки до 130мА

28.09.2016
автор А П

Твердотельное оптореле KAQY214S, производства компании COSMO, представляет собой одноканальный двунаправленный нормально разомкнутый полупроводниковый ключ, управляемый светодиодом, что обеспечивает надежную гальваническую развязку входной низковольтной от выходной высоковольтной цепи. Максимальный ток нагрузки достигает 130 мА, а коммутируемое переменное напряжение - 400 В. Малый входной ток включения позволяет подключать реле к цифровым микросхемам управления.

Оптореле KAQY214S выпускается в компактном корпусе SOP-4 для поверхностного монтажа, и способно полноценно функционировать в промышленном температурном диапазоне от -40 до +85 °C. Его можно использовать как прямую замену оптореле PRAB30S.

Отличительные особенности:

  • Аналог: PRAB30S.
  • Количество каналов: 1;
  • Тип контактов: нормально разомкнутый;
  • Максимальный ток нагрузки: 130 мА;
  • Максимальное напряжение нагрузки: не менее 400 В;
  • Ток утечки на выходе: не более 0,2 мкА;
  • Прямое падение напряжения на выходе: 1,2 В (не более 1,5 В);
  • Время включения: 0,3 мс (не более 1 мс);
  • Время выключения: 0,1 мс (не более 1 мс);
  • Входной ток включения: не более 5 мА;
  • Входной ток выключения: не менее 0,2 мА;
  • Максимальный входной ток: 50 мА;
  • Входное напряжение в закрытом состоянии: не менее 0,5 В;
  • Входное обратное напряжение: не боле 5 В;
  • Входная емкость: 6 пФ;
  • Сопротивление изоляции: не менее 100 ГОм;
  • Напряжение изоляции: 1500 В;
  • Рабочий температурный диапазон: -40...+85 °C;
  • Температура хранения: -55...+125 °C;
  • Соответствует директиве RoHS;
  • Корпус: SOP-4.

Области применения: телекоммуникация, связь, системы безопасности.

Схема включения реле KAQY214S

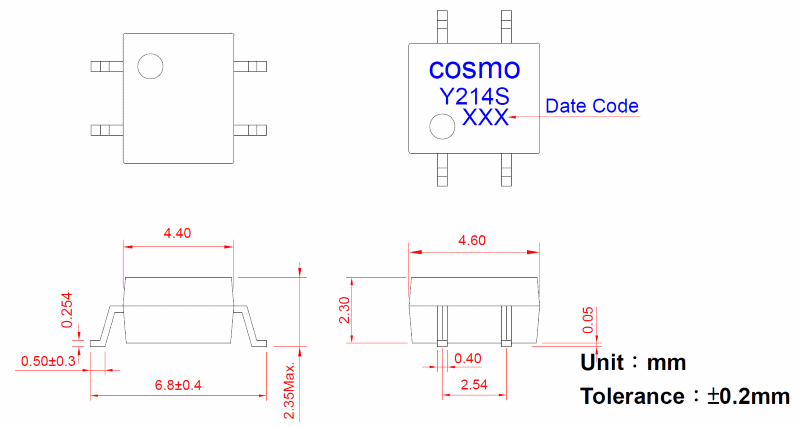

Габаритные размеры KAQY214S
