SG3525AN

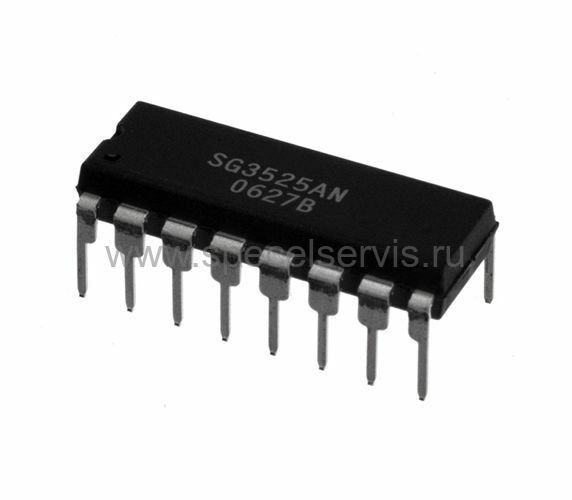

SG3525AN ST - фото

Наведите на картинку для увеличения

87.40 Р
82.65 Р50+
76.00 Р200+
Под заказ
Оптовые цены:
Кол-во 50+ 200+
Цена 82.65 Р 76.00 Р

Минимальное кол-во: 1.

10131674
Бренд:ST
Корпус:DIP-16
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:4-6 нед.

SG3525AN – Описание

Управляемый напряжением ШИМ-контроллер SG3525AN предназначен для построения практически любых типов импульсных источников питания, с фиксированной частотой преобразования до 500 кГц. Его внутренняя архитектура позволяет сократить число необходимых внешних компонентов до минимума.

В микросхеме SG3525AN предусмотрена защита от перегрузки, плавный старт, регулировка интервала «мертвого» времени, а также возможность синхронизации нескольких источников от одного внешнего тактового сигнала и защиты по току внешних силовых транзисторов.

Отличительные особенности:

  • Режим управления: по напряжению;
  • Диапазон напряжения питания: 8…35 В;
  • Номинальный выходной ток: ±200 мА;
  • Максимальный выходной ток: 0,5 А;
  • Скважность импульсов: 49%;
  • Источник опорного напряжения 5,1 В регулируемый в пределах ±1 %;
  • Диапазон генератора частот: 0,1…500 кГц;
  • Гистерезис для устранения джиттера: 500 мВ;
  • Управление рабочей частотой с помощью RC-цепочки;
  • Регулировка интервала «мертвого» времени;
  • Плавный старт с регулируемой длительностью;
  • Защита по току;
  • Синхронизация нескольких источников от одного тактового сигнала;
  • Рабочий температурный диапазон: -25…+85 °C;
  • Температура хранения: -65…+150 °C;
  • Корпус: DIP-16.

Области применения: любые DC/DC-преобразователи малой и средней мощности.

SG3525 схема включения, описание на русском

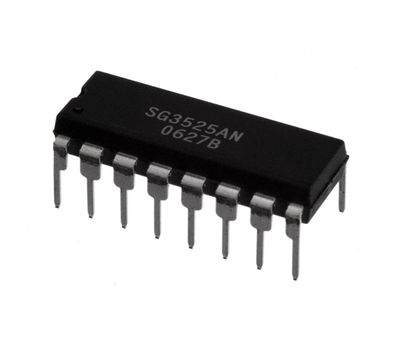

SG3525AN микросхема, DIP-16 (рис.2)
