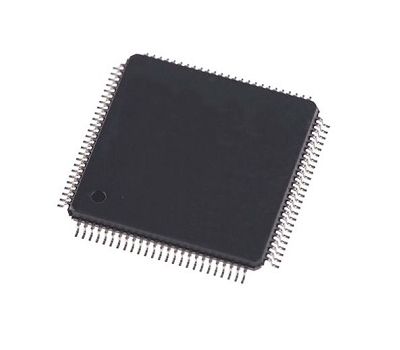

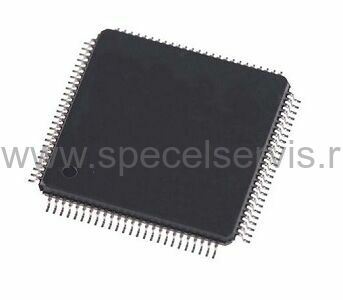

ADSP-2185LKST-133

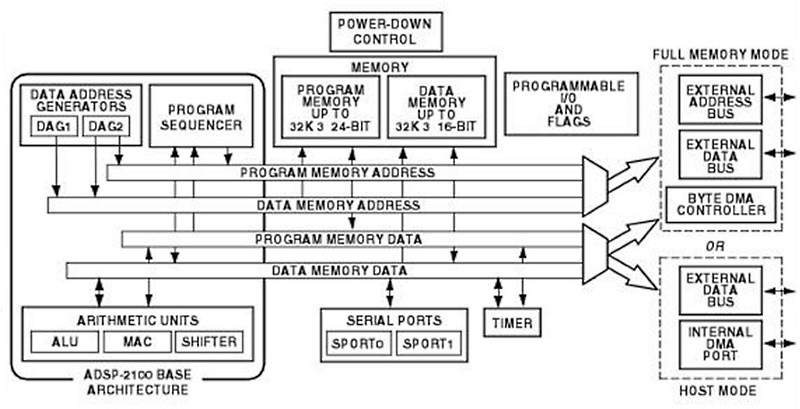

Однокристальный цифровой сигнальный процессор ADSP-2185LKST-133 предназначается для высокоскоростной обработки данных и объединяет базовую архитектуру ADSP-2100 с такими дополнительными возможностями как: два последовательных порта, внутренний 16-разрядный порт ПДП, байтовый порт ПДП, программируемый таймер, флаги ввода/вывода, расширенные возможности прерываний, встроенную память программ и память данных.

DSP ADSP-2185L, производимый по скоростной КМОП технологии, содержит 80 Kбайт встроенной двухканальной памяти, сконфигурированной как 16 К слов 24-разрядной памяти программ и 16 К слов 16-разрядной памяти данных. Длительность командного цикла равняется 19 нс, причем каждая инструкция может быть выполнена за один такт. Для применения в устройствах с батарейным питанием предусмотрена схема пониженного энергопотребления.

• Длительность командного цикла: 19 нс;
• Производительность: 52 MIPS;
• Инструкции могут выполняться за один такт;
• 80 Кбайт встроенной RAM-памяти: 16 К слов 24-разрядной памяти программ и 16 К слов 16-разрядной памяти данных;
• 16-бит внутренний DMA порт для высокоскоростного доступа к памяти на кристалле;
• Интерфейс памяти на 4 МБайт для хранения таблиц данных и программы накладками;
• 8-бит DMA на байт памяти для прозрачности программы и передачи данных в память;
• Напряжение питания: 3,3 В;
• Температурный диапазон: 0…+70 °C;
• Корпус: TQFP-100.
