HEF4093BT.653

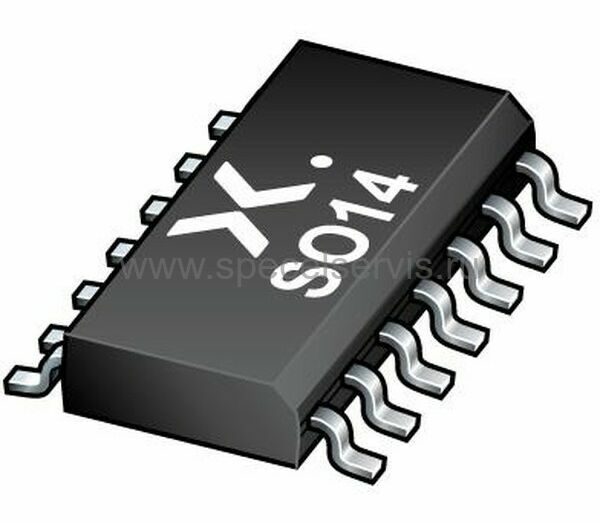

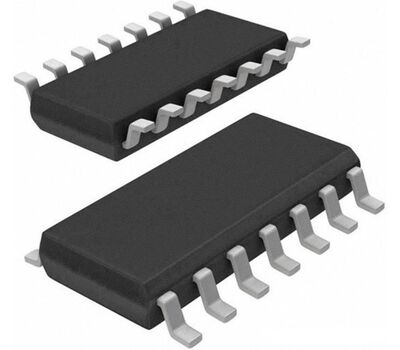

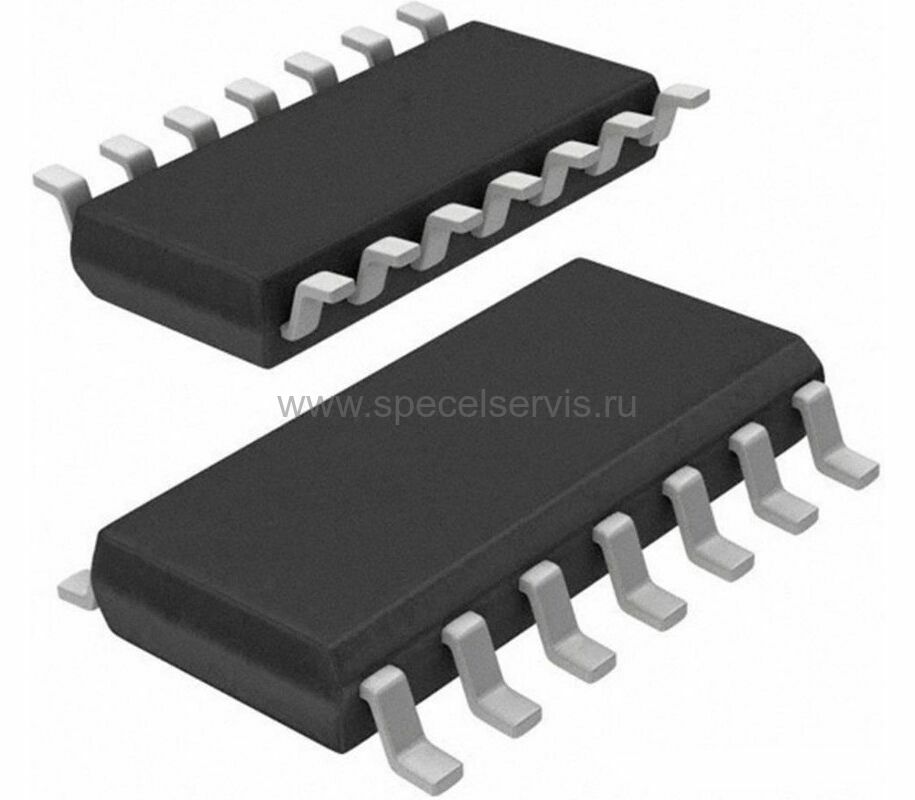

Микросхема HEF4093BT.653

HEF4093BT является четверным логическим элементом И-НЕ с двумя входами. На каждом входе имеется схема триггера Шмитта. Элемент переключается в разных точках для положительных и негативных сигналов. Разница между положительным напряжением (VT+) и негативным напряжением (VT-) определяется напряжением гистерезиса (VH).

Особенности:

1. Триггер Шмитта на входе
2. Полностью статический режим работы
3. Стандартизированные характеристики симметричного выхода

Технические характеристики:

• Серия: 4000B
• Корпус: soic-14(3.9 мм)
• Тип логического элемента: 2и-не
• Количество элементов: 4
• Напряжение питания: 3…15 В
• Максимальный выходной ток: High/Low: -3.4/3.4 мА
• Логический уровень - Low: 1.5…..4 В
• Логический уровень - High: 3.5..…11 В
• Максимальное время задержки при Max V и CL: 60 нс
• Диапазон рабочих температур: -40....…+125 ℃
• Вес: 0.25 г.
