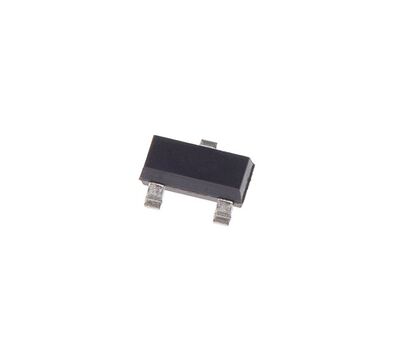

TL431D

Стабилизатор напряжения линейный регулируемый, 2,5...36 В, 0, 1A +2%, -40...+85 °C, R вых=22 Ом

Микросхемы популярного семейства TL431 являются шунтовыми (параллельными) стабилизаторами напряжения, которым достаточно всего двух внешних резисторов для задания ими постоянного выходного напряжения в диапазоне 2,5…36 В. Точность заданного напряжения равняется ±0,5, ±1 или ±2 %, в зависимости от конкретной модели.

Стабилизаторы TL431 отличаются низким уровнем выходного шума и небольшим температурным сдвигом 6 мВ в диапазоне 0…+70 °C. Ток катода может достигать величины от 1 до 100 мА, обеспечивая выходной импеданс на уровне 0,2 Ом, что делает их отличной заменой стабилитронам. Кроме этого, микросхемы можно применять в качестве прецизионного источника тока.

Области применения: шунтовые регуляторы, прецизионные ограничители тока, прецизионные источники тока, изолированные цепи обратной связи в импульсных источниках питания.

Особенности:

• Эффективная температурная компенсация в рабочем температурном диапазоне
• Выходное напряжение можно регулировать до 36 В
• Низкое динамическое выходное сопротивление, его типичное значение составляет 0,2 Ом
• Ток захвата может составлять от 1 до 100 мА
• Низкое выходное шумовое напряжение
• Быстрый отклик при включении

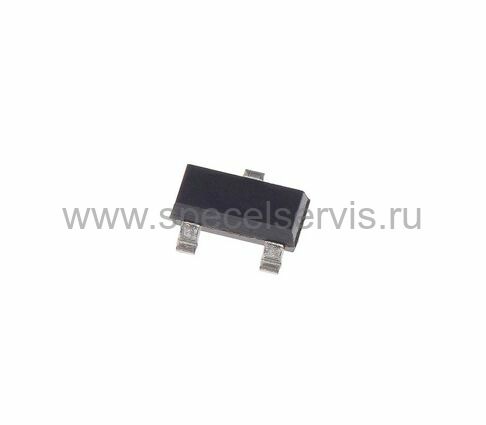

• Устройство для поверхностного монтажа SOT-23
• Шунтирующий регулятор
• Сильноточный шунтирующий регулятор
• Прецизионный ограничитель тока

Применение:

• Шунтирующий регулятор
• Сильноточный шунтирующий регулятор
• Прецизионный ограничитель тока
