LM324DR

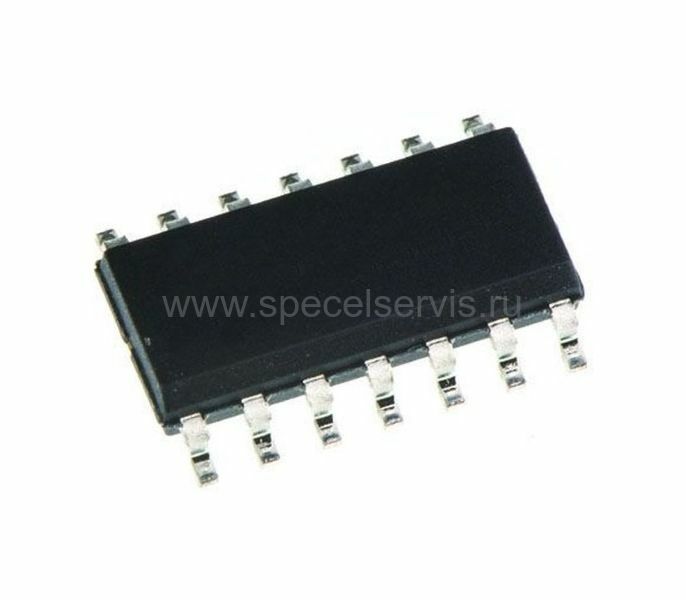

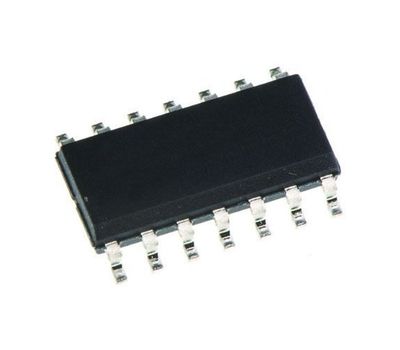

Микросхема LM324DR представляет собой четыре независимых частотно-компенсированных операционных усилителя с высоким коэффициентом усиления, заключенных в общий корпус SOIC-14. Структура усилителей специально предназначена для работы от однополярного источника питания с напряжением до 32 В или от двухполярного ±16 В.

Диапазон напряжений по входам операционного усилителя LM324DR включает в себя нулевой уровень, что в случае однополярного питания позволяет напрямую измерять уровни сигналов вблизи нулевых значений. Полоса пропускания при единичном усилении составляет 1,2 МГц.

• Диапазон входного напряжения включает нулевой уровень;
• Входное напряжение сдвига: 3 мВ;
• Входной ток сдвига: 2 нА;
• Входной ток смещения: -20 нА;
• Однополярное напряжение питания: 32 В;
• Двухполярное напряжение питания: ±16 В;
• Усиление без отрицательной обратной связи: 100 В/мВ;
• Внутренняя частотная компенсация;
• Температурный диапазон: 0…+70 °C;
• Корпус: SOIC-14.
