AD8370AREZ

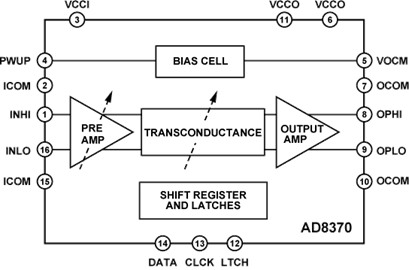

Микросхема AD8370AREZ представляет собой полностью малошумящий дифференциальный усилитель с полосой пропускания 750 МГц и изменяемым коэффициентом усиления, управление которым осуществляется с помощью последовательного цифрового интерфейса. Благодаря этому удается достичь прецизионного, с разрешением менее 1 дБ, контроля усиления с возможностью быстрого выбора диапазона изменений.

Питанием усилителя AD8370AREZ можно оперативно управлять через подачу логического сигнала на вывод PWUP. При снятии питания потребление микросхемы уменьшается до 4 мА и обеспечивается превосходная изоляция выхода от входа, причем в этом режиме все ранее сделанные настройки усиления сохраняются.

• Программируемые коэффициенты усиления (с шагом 2 дБ):
• нижний диапазон −11…+17 дБ,
• верхний диапазон 6…34 дБ;
• Диапазон усиления: 40 дБ;
• Дифференциальные вход и выход;
• Напряжение питания: 3…5,5 В;
• Ток потребления: 78 мА;
• Полоса пропускания: 750 МГц (-3 дБ);
• Плотность шума: 2,1 нВ/√Гц;
• Двухсигнальная IP3: 35 дБм (70 МГц);
• Сопротивление дифференциального входа: 200 Ом;
• Сопротивление дифференциального выхода: 100 Ом;
• Уровень шума: не более 7 дБ;
• Последовательный 8-бит цифровой интерфейс;
• Температурный диапазон: -40…+85 °C;

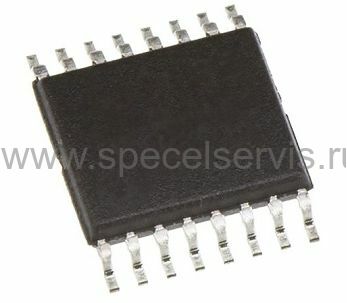

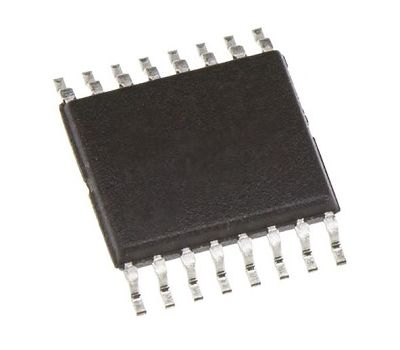

• Корпус: TSSOP-16.
