AD5290YRMZ100 – Описание

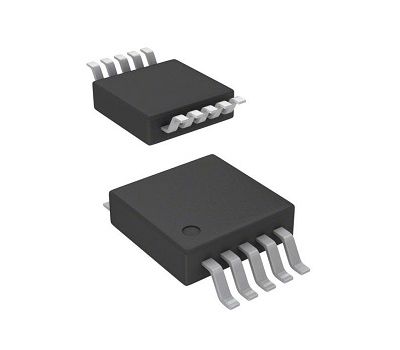

Цифровой потенциометр AD5290YRMZ100
Микросхема представляет собой управляемый по трехпроводному SPI-совместимому последовательному интерфейсу цифровой потенциометр на 256 фиксированных положений и сопротивлением 100 кОм между крайними выводами. Максимальное рабочее однополярное напряжение не должно быть выше 30 В, а двуполярное значение напряжения не превышает величины ±15 В. При включении питания потенциометр всегда выставляется в среднее положение.
Кроме низкого температурного коэффициента сопротивления 35 ppm/°C, основным достоинством потенциометра AD5290 является чрезвычайно низкий уровень нелинейных искажений, не превышающий 0,006 %, что позволяет использовать его в высококачественных системах звукоусиления. Широкий температурный диапазон гарантирует стабильную работу микросхемы в автомобильной аппаратуре.
- 256 фиксированных позиций;
- Сопротивление между крайними выводами: 100 кОм;
- Допустимое рабочее однополярное напряжение: +20…+30 В;
- Допустимое рабочее двуполярное напряжение: ±10…±15 В;
- 3-проводной SPI-совместимый последовательный интерфейс;
- Низкий температурный коэффициент: 35 ppm/°C;
- Коэффициент нелинейных искажений: 0,006 %;
- Предустановленная средняя позиция;
- Температурный диапазон: -40…+125 °C;
- Корпус: MSOP-10.
Области применения: высоковольтные ЦАП, программируемые источники питания, программирование коэффициента усиления и регулировка смещения, программируемые фильтры и линии задержки, управление приводами, регулировка громкости звука, замена механических потенциометров.
