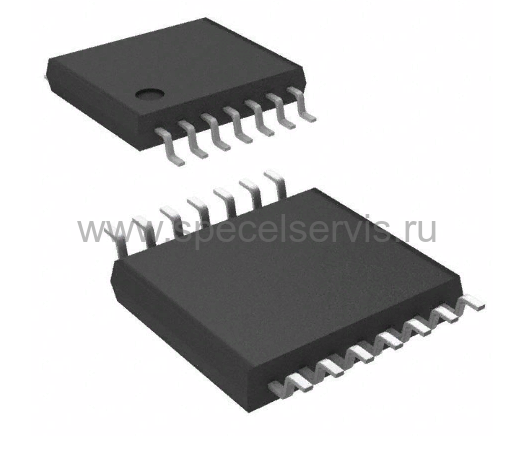

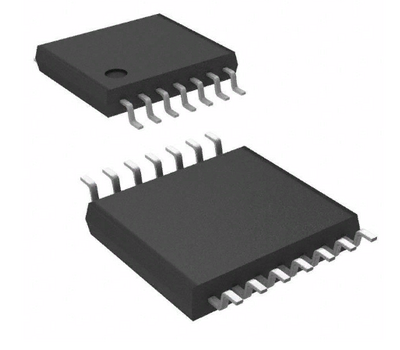

AD5207BRUZ10 – Описание
AD5207 представляет собой двухканальное 256-позиционное устройство с цифровым управлением переменным резистором (VR). Эти устройства выполняют ту же функцию электронной регулировки, что и потенциометр или переменный резистор. Каждый канал AD5207 содержит фиксированный резистор с контактом стеклоочистителя, который подключает фиксированное значение резистора в точке, определяемой цифровым кодом, загруженным в SPI-совместимый регистр последовательного ввода. Сопротивление между стеклоочистителем и любой конечной точкой фиксированного резистора изменяется линейно в зависимости от цифрового кода, передаваемого в защелку VR. Переменный резистор обеспечивает полностью программируемое значение сопротивления между клеммой A и стеклоочистителем или клеммой B и стеклоочистителем. Фиксированное сопротивление клемм A-B, равное 10 Ком, 50 Ком или 100 Ком, имеет допуск согласования каналов на ±1% при номинальном температурном коэффициенте 500 ppm/°C. Уникальная схема переключения сводит к минимуму высокие сбои, присущие традиционным конструкциям коммутируемых резисторов, и позволяет избежать каких-либо переделок
AD5207BRUZ10 – Характеристики
- Стиль монтажа - Поверхностный монтаж
- Напряжение питания – 2.70 В (мин)
- Допустимое отклонение - ±30%
- Ток питания – 0.04 мА
- Количество цепей – 2
- Количество стежков – 256
- Сопротивление – 10 k
- Допустимое отклонение сопротивления - ±30%
- Рабочая температура: -40…+125 С
- Коэффициент температуры - ±500 ppm/С
- Напряжение питания: 2.7…5.5 В
- Количество выводов - 14
