MAX335CWG+

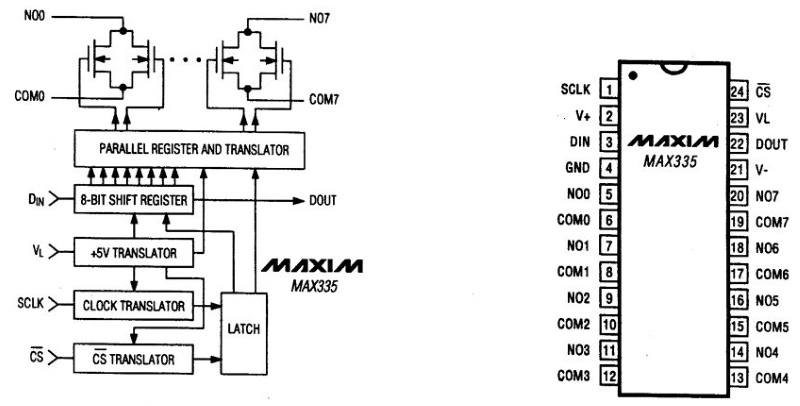

Микросхема MAX335CWG представляет собой набор из восьми аналоговых однополюсных ключей (SPST), управляемых независимо друг от друга с помощью цифрового SPI-совместимого последовательного интерфейса. Ключи обеспечивают проводимость в обоих направлениях с постоянным сопротивлением 100 Ом во всем диапазоне аналогового сигнала.

Коммутатор MAX335CWG работоспособен в диапазоне питающего напряжения от ±4,5 В до ±20 В и переключает аналоговые сигналы соответствующего уровня. В момент включения питания все ключи переходят в закрытое состояние, а внутренние последовательные и параллельные регистры сдвига обнуляются.

Управления MAX335CWG полностью совместимо со стандартным интерфейсом Motorola SPI. Выполняя функции сдвигового регистра, этот последовательный интерфейс принимает данные и фиксирует их синхронно с передним фронтом тактового сигнала. Выход регистра сдвига позволяет соединять несколько одинаковых микросхем последовательно друг за другом.

• 8 независимо управляемых SPST ключей;
• SPI-совместимый последовательный интерфейс управления;
• Коммутируемое аналоговое напряжение: ±15 В;
• Несколько ИМС могут быть соединены последовательно;
• Температурный диапазон: 0…+70 °C;

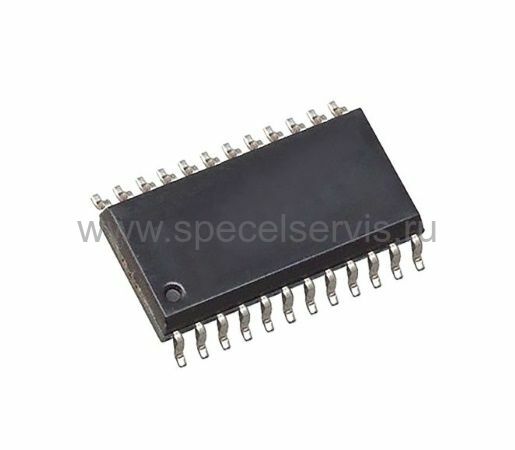

• Корпус: Wide SO-24.
