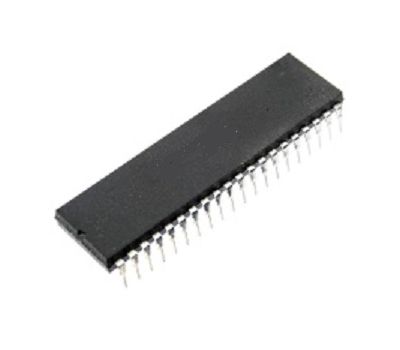

ICL7136CPL

Наведите на картинку для увеличения

79.80 Р
79.80 Р20+
79.80 Р200+
97 шт.
Оптовые цены:
Кол-во 20+ 200+
Цена 79.80 Р 79.80 Р
+

Минимальное кол-во: 1.

10102147
Бренд:HARRIS
Корпус:PDIP-40
Норма упаковки:1

Микросхема ICL7136CPL представляет собой вольтметр, предназначенный для автоматического измерения дифференциального напряжения с высокой точностью. Кроме аналогово-цифрового преобразователя, он также содержит тактовый генератор, источник опорного напряжения, схемы стабилизации питания, счетчики, защелки, декодеры, управляющую логику и драйвер 7-сегментного LCD-индикатора размерностью 3 ? цифры.

Схемотехнические решения, заложенные в вольтметре ICL7136CPL, обеспечивают низкий уровень приведенного к входу шума 15 мкВ (п-п), автоматическое определение полярности измеряемого напряжения и гарантированный нуль при входном уровне до 10 мкВ во всех диапазонах измерения. Входной ток АЦП составляет всего 1 пА, а температурный сдвиг нуля не превышает 1 мкВ/°C. Всё это в сочетании с дифференциальным входом дают вольтметру преимущество при сопряжении с датчиками мостового типа:  тензодатчиками, датчиками деформации и т.п.

Для питания вольтметра ICL7136CPL требуется однополярное напряжение 9 В, при этом потребляемая мощность составляет менее 1 мВт. Для построения недорогого, но полнофункционального измерителя напряжения требуется всего 10 внешних пассивных компонентов и LCD-дисплей. Кроме того, стоит отметить простой и удобный даже для ручного монтажа корпус DIP-40.

  • Тип дисплея: 4-знаковый 7-сегментный жидкокристаллический;
  • Количество отображаемых символов: 3 ? цифры и десятичный разделитель;
  • Встроенный ИОН и тактовый генератор;
  • Аналоговый вход: дифференциальный;
  • Автоматическое определение полярности;
  • Определение диапазона за один цикл измерения;
  • Прецизионное определение нуля до уровня 10 мкВ во всех диапазонах измерения;
  • Типовой входной ток АЦП: 1 пА;
  • Температурный сдвиг нуля: 1 мкВ/°C;
  • Низкий уровень шума: менее 15 мкВ (от пика до пика);
  • Выходной ток для каждого сегмента: 70 мкА;
  • Однополярное напряжение питания: 9 В;
  • Потребляемая мощность: менее 1 мВт;
  • Рабочий температурный диапазон: 0...70 °C.

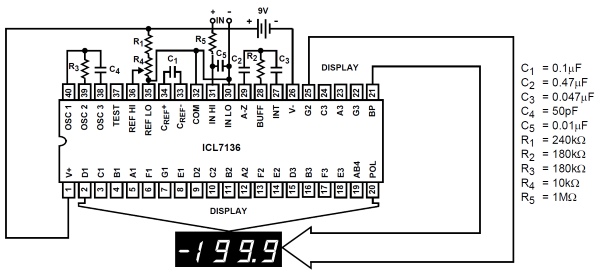

ICL7136CPL микросхема DIP-40 (рис.2)

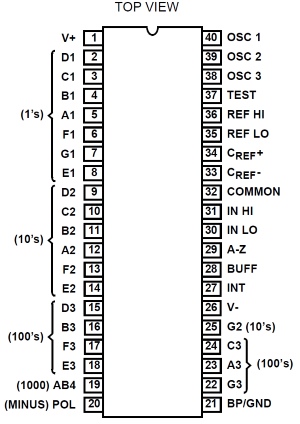

ICL7136CPL микросхема DIP-40 (рис.3)

ICL7136 (ICL7136.pdf, 493 Kb) [Скачать]
