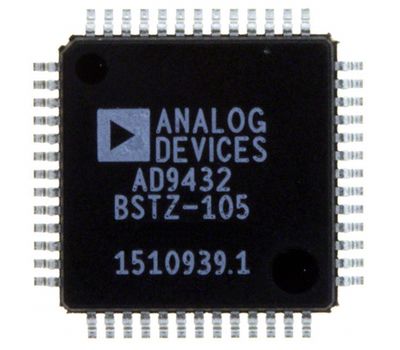

AD9432BSTZ-105

Аналого-цифровые преобразователи AD9432BSTZ-105

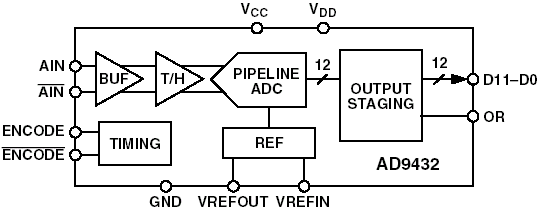

Однокристальный аналого-цифровой конвейерный преобразователь AD9432. Помимо встроенного источника опорного напряжения, имеет входной буфер и устройство выборки-хранения, оптимизированное для скоростного преобразования сигналов. В дополнение к разрядности 12-бит и высокой производительности 105 MSPS, необходимо отметить его широкую полосу 500 МГц и превосходные динамические характеристики во всем рабочем диапазоне входного сигнала.

Для АЦП AD9432 требуется только однополярное питание 5 В и тактовые импульсы. Его выходной интерфейс совместим с уровнями 3,3 В CMOS/TTL логики, а вход может быть несимметричным или дифференциальным.

Области применения: беспроводное коммуникационное оборудование, базовые станции с нулевой промежуточной частотой, беспроводные абонентские линии, HDTV камеры и сканеры.

Технические характеристики:

• 12-бит конвейерный;
• Встроенный ИОН;
• Встроенный блок слежения и запоминания;
• Встроенный входной буфер;
• Вход сигнала: несимметричный или дифференциальный
• Полоса аналогового сигнала: 500 МГц;
• SNR: 67 дБ @ 49 МГц (105 MSPS);
• SFDR: 80 дБ @ 49 МГц (105 MSPS);
• Выходные данные в формате дополнительного двоичного кода;
• Входной диапазон аналогового сигнала: 2 В (п-п);
• Напряжение питания: 5 В;
• Выводы совместимы с 3,3 В CMOS/TTL;
• Мощность рассеивания: 850 мВт (105 MSPS);
• Соответствует директиве RoHS;
• Температурный диапазон: −40…+85 °C;
• Корпус: LQFP-52.
