AD7899ARZ-1

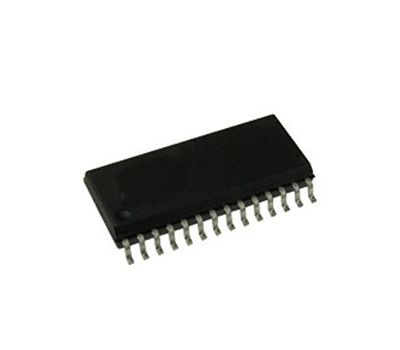

AD7899ARZ-1 AD - фото

Наведите на картинку для увеличения

1 639.00 Р
1 323.30 Р5+
1 111.00 Р15+
Под заказ
Оптовые цены:
Кол-во 5+ 15+
Цена 1 323.30 Р 1 111.00 Р

Минимальное кол-во: 1.

10138765
Бренд:AD
Корпус:SO-28
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:4-6 нед.

AD7899ARZ-1 – Описание

Маломощный 14-разрядный АЦП последовательного приближения AD7899 содержит задающий тактовый генератор, устройство выборки-хранения с временем срабатывания 0,3 мкс, источник опорного напряжения 2,5 В, схему обработки входного аналогового сигнала и быстродействующий параллельный интерфейс. Максимальная скорость преобразования достигает 400 kSPS и определяется встроенным генератором либо внешними тактовыми импульсами, а динамический диапазон входных сигналов может находиться в стандартных для промышленного оборудования пределах ±10 В или ±5 В.

Встроенная защита от перенапряжения аналоговых входов микросхемы AD7899 позволяет безопасно обрабатывать входные сигналы, выходящие за пределы динамического диапазона. Быстродействующий параллельный интерфейс может работать в режимах как 3 В, так и с 5 В сигналами, что облегчает прямое подключение к большинству микропроцессоров, микроконтроллеров и DSP.

  • Быстродействующий 14-разрядный АЦП: 2,2 мкс;
  • Скорость преобразования: 400 kSPS;
  • Время выборки УВХ: 0,3 мкс;
  • Напряжение питания: 5 В;
  • Динамический диапазон входного сигнала: ±10 В или ±5 В;
  • Быстродействующий параллельный интерфейс;
  • Выводы совместимы с логическими уровнями 3 В;
  • Потребляемая мощность: 80 мВт;
  • Режим пониженного потребления: 20 мкВт;
  • Защита аналоговых входов от перенапряжения;
  • Активизация ждущего режима от внешнего вывода STBY;
  • Температурный диапазон: -40…+85 °C;
  • Корпус: SOIC-28.

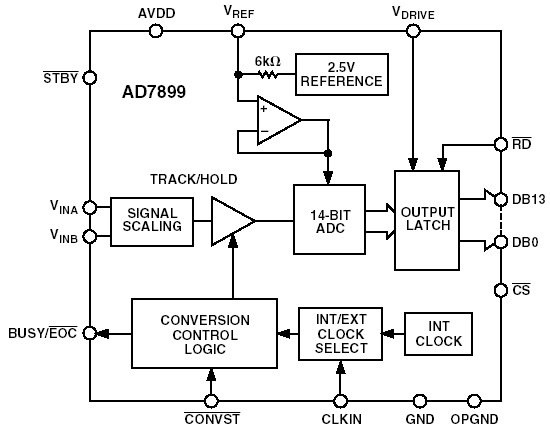

AD7899ARZ-1 микросхема, SO-28 (рис.2)

AD7899ARZ-1 – Прикрепленные файлы

AD7899 (AD7899.pdf, 243 Kb) [Скачать]

AD7899ARZ-1 – Характеристики
