AD7853AR

AD7853AR AD - фото

Наведите на картинку для увеличения

1 543.50 Р
1 543.50 Р10+
1 543.50 Р100+
3 шт.
Оптовые цены:
Кол-во 10+ 100+
Цена 1 543.50 Р 1 543.50 Р

Минимальное кол-во: 1.

10109611
Бренд:AD
Корпус:SOIC-24
Норма упаковки:1
Код даты:н/о

AD7853AR – Описание

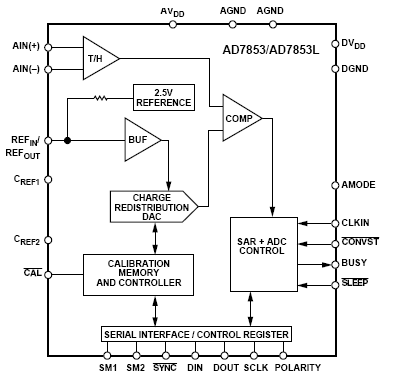

AD7853AR – это высокоскоростные 12-разрядные АЦП с низким энергопотреблением, работающие от одного источника питания напряжением 3 или 5 В. АЦП включается при заданных по умолчанию условиях, при которых он может работать как АЦП только для чтения. АЦП содержит функции самокалибровки и системной калибровки по времени и температуре для обеспечения точной работы, а также имеет ряд опций отключения питания для приложений с низким энергопотреблением. AD7853AR способен работать с частотой 200 кГц. Входной сигнал track-and-hold (500 нс) имеет псевдодифференциальную схему дискретизации. Диапазон напряжений АЦП составляет от 0 до VREF как с прямым двоичным кодированием, так и с двухкомпонентным кодированием выходных данных. Диапазон напряжений входных сигналов соотносится с напряжением источника питания. Устройство способно преобразовывать сигналы полной мощности до 100 кГц.

Применение:

  • Системы на батарейках (персональные цифровые гаджеты);
  • Медицинские инструменты;
  • Мобильная связь;
  • Контрольно-измерительные приборы;
  • Системы управления;
  • Сысокоскоростные модемы.

Основные особенности:

  • Напряжение питания 3 В и 5 В;
  • Автоматическая калибровка при включении питания;
  • Гибкие возможности управления питанием, включая автоматическое отключение питания после преобразования;
  • Работает с эталонными напряжениями от 1,2 В до VDD;
  • Диапазон аналоговых входных сигналов от 0 В до VDD;
  • Самостоятельная и системная калибровка; Универсальный последовательный порт ввода-вывода (SPI/QSPI/8051/µP)

AD7853AR – Прикрепленные файлы

Datasheet (AD7853_ls9x-8n.pdf, 352 Kb) [Скачать]

AD7853AR – Характеристики

  • DNL - дифференциальная нелинейность: +/- 1 LSB;
  • INL - интегральная нелинейность: +/- 1 LSB;
  • Pd - рассеивание мощности 33: мВт;
  • SNR – отношение сигнал/шум: 71 дБ;
  • Частота дискретизации: 200 Кбит/с;
  • Архитектура: SAR;
  • Вид монтажа: SMD/SMT;
  • Входное напряжение:  3 В/5 В, +/- 1,5 В/± 2,5 В;
  • Выборка и хранение: Да;
  • Габариты: 8,2 мм × 5,3 мм × 1,75 мм;
  • Количество входов: АЦП: 1;
  • Количество каналов: 1;
  • Количество преобразователей: 1;
  • Диапазон предельных рабочих температур: -40…+ 85 °C;
  • Отклонение коэффициента усиления от идеального значения: ± 4 LSB;
  • Потребляемая мощность: 25 мВт;
  • Рабочее напряжение питания: 5В;
  • Разрешение: 12 бит;
  • Тип входа: Псевдо-дифференциальный;
  • Тип интерфейса: трехпроводной I2C, SPI;
  • Масса: 1,7 гм;
