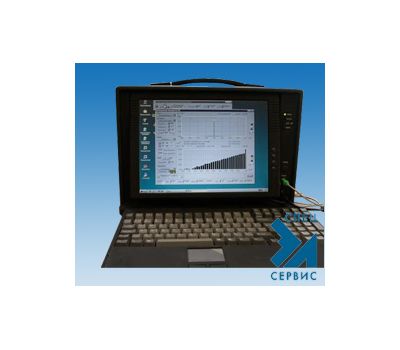

СА-02М

Наведите на картинку для увеличения

Цена по запросу
Под заказ

Минимальное кол-во: 1.

10138742
Бренд:Р-Ш
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу

Двухканальный анализатор сигналов СА-02м


Применение

  • измерение и анализ параметров шума и вибрации в реальном масштабе времени;
  • исследование виброакустических свойств конструкций, машин и механизмов;
  • диагностика механического оборудования для оценки его технического состояния, поиска неисправностей и предупреждения отказов;
  • экологический контроль


  • Каждому из перечисленных методов измерений соответствует набор измеряемых функций.

    Так, «Спектральное накопление» обеспечивает измерение:

    - авто и взаимных корреляционных функций и спектров;
    - функции частотной когерентности, когерентной и некогерентной мощности;
    - комплексных передаточных функций;
    - отношение сигнал/шум;
    - временное развитие сигнала и отношение сигналов двух измерительных каналов;
    - проведение кепстрального анализа.

    «Синхронное накопление» - для исследуемых сигналов, предварительно сглаженных во временной области, дает возможность определить:

    - авто и взаимные корреляционные функции;
    - автоспектры;
    - когерентную и некогерентную мощность;
    - отношение сигнал/шум;
    - временное развитие сигнала и отношение сигналов двух измерительных каналов;
    - провести кепстральный анализ.

    Характер проведения измерений - «Распределения» - предполагает построение функции плотности распределения и функции распределения вероятностей измеряемых сигналов.

    «Собственные спектры» - октавный и одна треть октавный анализ.

    Указанные характеристики могут быть получены как при непосредственном измерении сигналов и обработке в реальном масштабе времени, так и при обработке файлов данных.

    Анализатор снабжен многофункциональным стартовым модулем, обеспечивающим различные режимы запуска измерений:

    - свободный;
    - по внешнему ТТЛ уровню;
    - по уровню сигнала одного из каналов;
    - при превышении заданного уровня сигнала;
    - если сигнал ниже уровня;
    - если сигнал находится внутри заданного региона;
    - отрабатываются верхний и нижний гистерезисы.

    Общие характеристики
    Количество измерительных каналов 2 из 16 каналов;
    Тип АЦП последовательного приближения
    Разрешение АЦП 14 бит
    Диапазоны входных напряжений, В 10, 5, 2.5, 1, 0.5, 0.25, 0.1
    Полосы пропускания, Гц 80000, 40000, 20000, 12800, 10000, 6400, 5000,3200, 2500, 1600, 800, 400, 200, 100, 50, 25
    Суммарный динамический диапазон 118 дБ
    Пульсация в полосе пропускания 0.3 дБ
    Перекрестный шум -80 дБ
    Межканальные искажения/с цифровой коррекцией:
    Модуль 0,1 дБ
    Фаза <0,3°
    Цифровой триггер ТТЛ совместимый
    ICP питание на каждый канал 24В, 4мА
    Программное управление включением/отключением ICP питания на внешней коммутационной коробке
    Параметры анализа
    Количество полос анализа, выбирается пользователем до 6400
    Режимы сглаживания результатов измерений Лин., Эксп.
    Перекрытие данных 0 - 0.875%
    Дифференцирование и интегрирование во временной и частотной областях
    Многофункциональный стартовый модуль обеспечивает запуск по ТТЛ уровню, по уровню сигнала запускающего канала
    Количество режимов запуска 9
