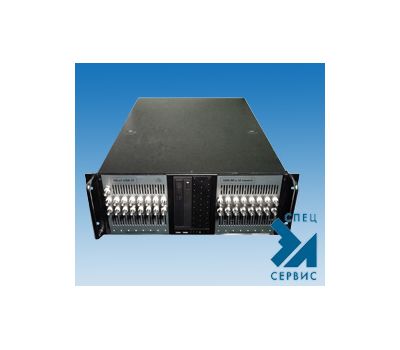

ОЦЗС-02 (1000USB) 16-канальный 1ГГц

Наведите на картинку для увеличения

Цена по запросу
Под заказ

Минимальное кол-во: 1.

10138735
Бренд:Р-Ш
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу

16/32-канальный осциллограф


Предназначен для исследования однократных и периодических электрических сигналов, проведения автоматических, маркерных измерений и математической обработки сигналов. Дополнительно осциллограф обеспечивает работу в режимах анализатора спектра.

  • в нанотехнологиях

    Особенности

  • 16/32 синхронных однополюсных аналоговых канала;
  • Максимальная частота дискретизации 1ГГц в 32-х канальном режиме, 2ГГЦ в 16-ти канальном режиме;
  • входное сопротивление 50 Ом;
  • полоса пропускания (-3 дБ) - от 0 МГц до 300 МГц ;
  • диапазоны входного сигнала: ±1,25В; ±0,625В; ±0,25В; ±0,125В;
  • объем буфера памяти: 4 Мб на канал в 32-х канальном режиме и 8 МБ в 16 канальном режиме;
  • размер буфера ОЗУ, размер предыстории и истории программируется кратным степени 2 ;
  • разрешение 8 бит ;
  • программируемый гистерезис 0-20 МЗР;
  • Промышленный компьютер;

  • Аналогово-цифровой канал
    Количество аналоговых каналов 216/32 синхронных однополюсных канала
    Входное сопротивление Rвх 50 Ом
    Полоса пропускания(-3дБ) от 0 МГц до 300 МГц
    Диапазоны входного сигнала (устанавливается программно) ±1,25В; ±0,625В; ±0,25В; ±0,125В
    Защита по напряжению входных каналов (при включённом питании) ±2,5В
    Объем буфера памяти 4 Мб на канал в 32-х канальном режиме и 8 МБ в 16 канальном режиме
    Организация буфера памяти размер буфера ОЗУ, размер предыстории и истории программируется кратным степени 2
    Аналогово-цифровой преобразователь
    Разрешение 8 бит
    Апертурная неопределённость (джиттер) 0,4 пс
    Максимальная частота дискретизации 1ГГц в 32-х канальном режиме, 2ГГЦ в 16-ти канальном режим
    Программируемое изменение тактовой частоты 1в 2n раз, где n от 0 до 15
    Запуск АЦП от внутреннего тактового генератора
    Внешняя синхронизация
    Диапазоны входного напряжения ±1В
    Полоса пропускания от 0 МГц до 300 МГц
    Гистерезис 20мВ
    Внутренняя синхронизация
    Источник Тип Любой из аналоговых входов по фронту или по срезу
    Число уровней 256
    Гистерезис (задается программно) от 0 до 20 МЗР
    Полоса пропускания(-3дБ) от 0 МГц до 300 МГц
    Общая информация
    Шина интерфейса ПК USB 2.0
    Потребляемая мощность (без учёта потребления компьютером) +12В; 25А
