Леонардо-II

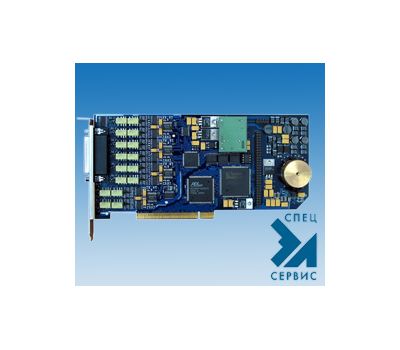

Леонардо-II Р-Ш - фото

Наведите на картинку для увеличения

68 040.00 Р
65 205.00 Р2+
Под заказ
Оптовые цены:
Кол-во 2+
Цена 65 205.00 Р

Минимальное кол-во: 1.

+ −
Заказать
10138718
Бренд:Р-Ш
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу
Отложить Сравнить

Леонардо-II – Описание

АЦП 24 разряда 8 синхронных каналов с частотой выборок 102,4 (204,8*) кГц



  • Многоканальная запись виброакустических сигналов, в том числе звукозапись.
  • Многоканальный анализ спектров, в том числе со сверхвысоким разрешением.
  • Работа в составе гидролокационных систем, в т. ч. пассивных.

    Особенности

  • Использует одни из лучших на сегодняшний день микросхемы АЦП 24 бит с частотой дискретизации >102.4 кГц.
  • 8 дифференциальных изолированных аналоговых каналов с групповой гальваноразвязкой.
  • 8 синхронных цифровых входов, опрашиваемых с удвоенной частотой дискретизации.
  • 16+2 свободно программируемых цифровых линий ввода - вывода.
  • Непосредственное подключение ICP (DeltaTron) - совместимых датчиков.
  • Диапазон входного напряжения - задаётся при изготовлении, индивидуально для каждого канала. Стандартно ±10В.
  • AC/DC режим входов с индивидуальным программным переключением.
  • Встроенный источник калибровочного напряжения и контроля нуля.
  • Динамический диапазон - не менее 110 дБА при шкале ±10В.
  • Уровень нелинейных искажений - от -110 до -80 дБ в зависимости от частоты входного сигнала и исполнения (диапазона входного напряжения).
  • Уровень собственных когерентных помех не более -130 дБ при шкале ±10В.
  • Все коммутации в аналоговых цепях выполняются при помощи высококачественных реле.
  • Передача данных в режиме Bus-Master (с минимальным влиянием на производительность ПК).
  • Встроено FIFO 4KB.
  • Возможность синхронной работы до 16 плат.
  • Богатые возможности запуска/останова по двум внешним сигналам.
  • Дополнительная опция - синтезатор частоты дискретизации, обеспечивающий задание частоты дискретизации с крайне малым шагом в диапазоне от 1 до 102.4 кГц.

    • Аналоговые входы
    Количество каналов 8 дифференциальных, синхронных
    Входное сопротивление (импеданс) 100 МОм в режиме DC, 1 МОм 70 пФ в режиме AC
    Тип АЦП Сигма-дельта, свободный от наложения спектров
    Разрядность выходных данных АЦП 24
    Максимальная частота выборок 102.4 кГц
    Время опережения начала сбора данных относительно запуска не менее 10 выборок.
    Диапазоны входного напряжения стандартно ±10 В, при изготовлении может задаваться в диапазоне от ±0.25 В до ±10 В индивидуально для каждого канала
    Защита аналоговых входов по напряжению ±100В в течение 50 мкс, ±20В долговременная
    Защита по напряжению ± 15 В
    Цифровой порт
    Количество линий синхронного (с АЦП) ввода 8
    Количество свободно программируемых (ввод – вывод) линий 18
    Количество линий пуска – останова 2
    Уровни и пороговые значения КМОП 3.3 В, совместимые с ТТЛ
    Другие характеристики
    Объем памяти типа FIFO на плате 4096 байт
    Тип разъема для подключения аналоговых цепей DHS-44
    Тип разъема для подключения цифровых цепей IDC-60
    Тип разъема для синхронизации плат IDC-10
    Общие данные
    Шина интерфейса с ПЭВМ PCI Bus master
    Потребляемая мощность +5В, до 2.5 А в зависимости от исполнения.
    Габариты 220 х 107 мм (без учета кронштейна)
