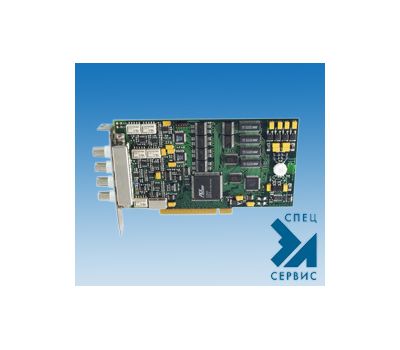

ЛА-н20-12PCI Р-Ш - фото

Наведите на картинку для увеличения

45 965.00 Р
44 050.00 Р2+
Под заказ
Оптовые цены:
Кол-во 2+
Цена 44 050.00 Р

Минимальное кол-во: 1.

+ −
Заказать
10138720
Бренд:Р-Ш
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу
Отложить Сравнить

ЛА-н20-12PCI – Описание

Внешнее прецизионное устройство сбора аналоговой и цифровой информации с PCI портом



  • в системах сбора данных для полевых и натурных испытаний;
  • в системах удалённого контроля;
  • как многоканальный самописец;
  • в переносных и мобильных регистраторах сигналов;
  • в хроматографии
  • прецизионный вольтметр.

    Особенности

  • частота дискретизации до 50МГц;
  • ширина полосы пропускания (-3дБ) - 40МГц;
  • АЦП разрешением 12 бит со временем преобразования 20нс;
  • большой динамический диапазон;
  • 8 цифровых входов для регистрации цифровых сигналов синхронно с отсчетами АЦП;
  • встроенная память для хранения данных;
  • два однополюсных канала для ввода аналоговых сигналов;
  • внешняя или внутренняя синхронизация;
  • отключаемое дифференцирование входа внешней синхронизации;
  • внешний или внутренний запуск аналого-цифрового преобразования;
  • программируемый коэффициент усиления;
  • защита от перегрузок по напряжению входов платы ±7,5В

    • Аналогово-цифровой канал
    Число аналоговых входов 2 синхронных (2 независимых АЦП)
    Входное сопротивление (импеданс) 50 Ом (75, 93 Ом)
    Ширина полосы пропускания (-3дБ) 40МГц
    Диапазоны входного напряжения, (устанавливаются программно) ±2В; ±1; ±0,4В; ±0,2В
    Максимальное входное напряжение ±4В
    Защита по напряжению аналоговых входов (питание включено) ±7,5В
    Объем буфера памяти 256КСлов (128 КСлов на канал)
    Аналогово-цифровой преобразователь
    Тип АЦП Последовательно-параллельный
    Разрешение 12 бит
    Время преобразования 20нс
    Максимальная частота дискретизации 50МГц
    Запуск АЦП От внутреннего кварцевого генератора или внешней тактовой частоты
    Внешняя тактовая частота
    Внешняя тактовая частота ТТЛ -совместимый сигнал
    Защита по напряжению входа внешней тактовой частоты (питание включено) +7,5В
    Синхронизация
    Источник Канал 0, канал 1 или внешний.
    Внешний сигнал Аналоговый с амплитудой до ±5В
    Тип По фронту или по спаду
    Число уровней 256
    Дифференцирование (устанавливается программно) Открытый/закрытый
    Защита по напряжению входа внешнего сигнала синхронизации (питание включено) ±7,5В
    Входное сопротивление (Импеданс) 1МОм, 15пФ
    Общие данные
    Шина интерфейса ПК PCI
    Потребляемая мощность +5В, не более 1,5 А
    Размеры 110 х 250 мм
    Масса 160 г
