ЛА-н1USB

Наведите на картинку для увеличения

Цена по запросу
Под заказ

Минимальное кол-во: 1.

10138693
Бренд:Р-Ш
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу

Внешнее USB устройство с функцией осциллографа для мониторинга в различных областях науки, техники и производства

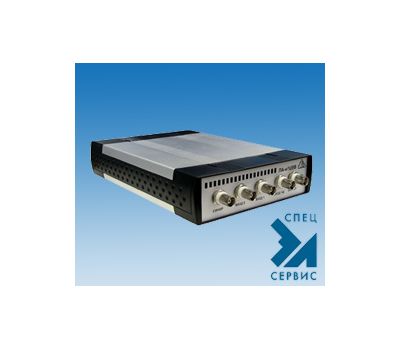

ЛА-н1USB  плата сбора данных USB 8-разрядов (рис.1)

Цифровой запоминающий осциллограф с высокой скоростью передачи данных в компьютер для последующей их обработки а анализа. Как любая плата сбора данных с АЦП является универсальным измерительным устройством. На основе данных плат могут быть построены многоканальные системы регистрации, анализа и мониторинга быстропротекающих процессов.

Особенности

  • программируемые диапазоны входного напряжения;
  • большой объём буферной памяти 4 Мб на канал (8 Мб в одноканальном режиме);
  • переключаемое входное напряжение 1 МОм/ 50 Ом;
  • максимальная частота дискретизации 1ГГц на каждый канал, 2 ГГц в одноканальном режиме;
  • шина интерфейса USB 2.0;
  • малое потребление;
  • низкая цена

  • Аналогово-цифровой канал
    Число аналоговых входов 2 синхронных (два однополосных канала)
    Входное сопротивление (устанавливаются программно), Rвх. 1 МОм, 17 пФ 50 Ом
    Полоса пропускания (-3 дБ) Для Rвх=1 МОм 100 МГц
    Для Rвх=50 Ом 300 МГц
    Диапазоны входного сигнала Для Rвх=1 МОм: ±25В; ±12,5В; ±5В; ±2,5В; ±1,25В; 0,625В;±0,25В; ±0,125В;
    Для Rвх=50 Ом: ±1,25В; 0,625В;±0,25В; ±0,125В;
    Защита по напряжению входных каналов (при включенном питании) Для Rвх=1 МОм ±150В
    Для Rвх=50 Ом ±2,5В
    Дифференцирование Для Rвх=1 МОм: переменная или постоянная и переменная составляющие
    Для Rвх=50 Ом: постоянная и переменная составляющие
    Объем буфера памяти 4 Мб на канал, 8 Мб в одноканальном режиме
    Организация буфера памяти Размер буфера ОЗУ, размер предыстории и истории программируется кратным степени 2
    Аналогово-цифровой преобразователь
    Разрешение 8 бит
    Апертурная неопределенность (джиттер) 0.4 пс
    Максимальная частота дискретизации 1 ГГц в двухканальном режиме 2ГГц в одноканальном режиме
    Запуск АЦП От внутреннего кварцевого генератора
    Общие данные синхронизации
    Источник синхронизации Канал 0, канал 1. Внешний.
    Тип По фронту или по спаду
    Число уровней не менее 200
    Внешняя синхронизация
    Диапазоны входного напряжения Для Rвх=1 МОм: ±5В, ±0,5В
    Для Rвх=50 Ом: ±0,5В
    Полоса пропускания (-3 дБ) Для Rвх=1 МОм: 100 МГц
    Для Rвх=50 Ом: 300 МГц
    Дифференцирование Для Rвх=1 МОм: переменная или постоянная и переменная составляющие
    Для Rвх=50 Ом: постоянная и переменная составляющие
    Общая информация
    Шина интерфейса ПК USB 2.0
    Потребляемая мощность +12 В; 1,2 А
