ЛА-н10-12PCI-У

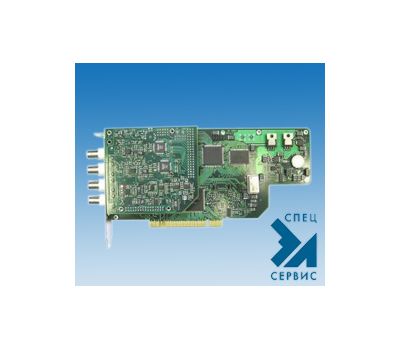

ЛА-н10-12PCI-У Р-Ш - фото

Наведите на картинку для увеличения

56 448.00 Р
54 096.00 Р2+
Под заказ
Оптовые цены:
Кол-во 2+
Цена 54 096.00 Р

Минимальное кол-во: 1.

+ −
Заказать
10138721
Бренд:Р-Ш
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу
Отложить Сравнить

ЛА-н10-12PCI-У – Описание

Прецизионная плата аналого-цифрового преобразования для IBM PC/AT
Максимальная частота дискретизации 80МГц /100 МГц



  • системы радиомониторинга;
  • стендовые прочностные испытания
  • ультразвуковая диагностика;
  • лидар (световая локация);
  • контроль акустического излучения;
  • анализ радиолокационных сигналов

    Особенности

  • частота дискретизации до 80МГц/100МГц;
  • ширина полосы пропускания (-3дБ) - 40МГц;
  • АЦП разрешением 12 бит со временем преобразования 12,5нс/10нс;
  • 8 цифровых входов для регистрации цифровых сигналов синхронно с отсчетами АЦП;
  • встроенная память для хранения данных;
  • два однополюсных канала для ввода аналоговых сигналов;
  • внешняя или внутренняя синхронизация;
  • отключаемое дифференцирование входа внешней синхронизации;
  • внешний или внутренний запуск аналого-цифрового преобразования;
  • программируемый коэффициент усиления;
  • защита от перегрузок по напряжению входов платы ±7,5В

    • Аналогово-цифровой канал
    Количество аналоговых каналов 2 синхронных (два канала АЦП)
    Конфигурация аналоговых входов (неизолированы) однополюсные
    Входное сопротивление (импеданс) 50 Ом
    Разъем BNC
    Входная полоса частот аналогового канала 40МГц
    Диапазоны входного напряжения, (двуполярный) ±2В; ±1В; ±0.4В; ±0,2В
    Защита по напряжению аналоговых входов ±7.5В
    Объем буфера памяти 512 кСлов для ЛАн-10-12PCI
    1024 кСлов для ЛАн-10-12PCI-У
    Аналогово-цифровой преобразователь
    Тип АЦП Последовательно-параллельный
    Разрешение 12 бит
    Максимальная частота дискретизации 80МГц/100МГц
    Запуск АЦП От внутреннего кварцевого генератора, от внешней тактовой частоты
    Внешняя тактовая частота ТТЛ-совместимый сигнал, меандр.
    5 МГц...80МГц для ЛАн10-12PCI
    5 МГц...100МГц для ЛАн10-12PCI-У
    Разъем для сигнала внешней тактовой частоты BNC
    Синхронизация
    Источник синхронизации Канал 0, канал 1 или внешний
    Тип синхронизации По фронту или по спаду уровня напряжения сигнала канала 0, 1 или внешней синхронизации
    Число уровней порога синхронизации Не менее 200
    Разъем для сигнала внешней синхронизации BNC
    Тип входа синхронизации открытый или закрытый вход
    Входное сопротивление (Импеданс) 1Мом, 15пФ
    Защита по напряжению аналогового входа синхронизации ±7.5В
    Внешний сигнал синхронизации Аналоговый, в диапазоне ±5В
