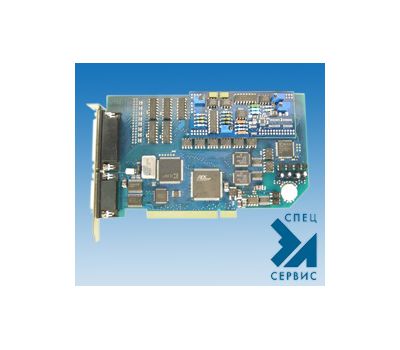

ЛА-2М5PCI

Наведите на картинку для увеличения

Цена по запросу
Под заказ

Минимальное кол-во: 1.

10138703
Бренд:Р-Ш
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу

АЦП 12 разрядов 2,5 мкс



  • в АСУТП и в автоматизации научных измерений;
  • многоканальный сбор данных;
  • автоматизированные системы управления технологическими процессами;
  • осциллограф цифровой запоминающий;
  • самописец;
  • вольтметр среднеквадратический широкополосный

    Особенности

  • 12 разрядный АЦП, время преобразования – 2,5 мкс;
  • 32 однополюсных каналов или 16 дифференциальных каналов;
  • групповая гальван. развязка аналоговых каналов 1,5кВ;
  • максимальная частота дискретизации 400 кГц;
  • прогр. коэфициэнт усиления на группу каналов;
  • входное сопротивление не менее 100 МОм;
  • программно переключаемые диапазоны входного напряжения АЦП: ± 10В, ± 5В, ± 2,5В, ± 1В, ± 0,5В, ± 0,25В, ± 0,1В, ± 0,05В (для выбранной группы каналов); число эффективных разрядов 11,0 для частоты входного сигнала 5 кГц;
  • передача данных в режиме Bus-Master с возможностью генерации прерывания в произвольной точке буфера данных; буферная память типа FIFO 2048Слов;
  • высокостабильный кварцевый генератор 50 МГц и программируемый делитель частоты от 5 до 31 для таймера обеспечивает широкую сетку частот дискретизации; 16 цифровых линий: 8 - ввода и 8 - вывода;
  • три шестнадцатиразрядных счётчика;
  • разъём DHS-26 для цифровых линий и DHS-44 для аналоговых

  • Аналоговый вход
    Количество аналоговых каналов 32 однополюсных или 16 дифференциальных
    Групповая гальваническая развязка аналоговых каналов 1,5 кВ
    Максимальная частота дискретизации 400 кГц
    Входное сопротивление (импеданс) более 100 МОм
    Тип АЦП последовательного приближения
    Количество бит в выходном регистре АЦП 12
    Максимальная частота выборок 400кГц
    Время преобразования 2,5 мкс
    Диапазоны входного сигнала ± 10В.. ± 0,05В (программируемый КУ на выбранную группу каналов)
    Память на плате FIFO 2048 cлов
    Защита по напряжению ± 15 В
    Цифровой порт
    Количество линий 8 выв и 8 вв (с защёлкой)
    Уровни и пороговые значения ТТЛ совместимый
    Счетчики/таймеры
    Количество каналов 3
    Разрядность счётчиков/таймеров 16
    Разрядность внешнего интерфейса 8
    Количество режимов 6
    Тип кода двоичный или двоично-десятичный
    Общая информация
    Шина интерфейса с ПЭВМ PCI Bus master
    Потребляемая мощность +5В, 1000 мА
    Габариты 185 x 107 мм
