ЛА-1.5PCI-14

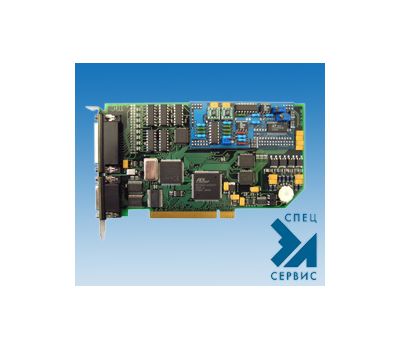

ЛА-1.5PCI-14 Р-Ш - фото

Наведите на картинку для увеличения

21 168.00 Р
20 286.00 Р2+
Под заказ
Оптовые цены:
Кол-во 2+
Цена 20 286.00 Р

Минимальное кол-во: 1.

+ −
Заказать
10138717
Бренд:Р-Ш
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу
Отложить Сравнить

ЛА-1.5PCI-14 – Описание

АЦП 14 разрядов 2,5 мкс



  • в АСУТП и в автоматизации научных измерений;
  • многоканальный сбор данных;
  • автоматизированные системы управления технологическими процессами;
  • осциллограф цифровой запоминающий;
  • самописец;
  • вольтметр среднеквадратический широкополосный

    Особенности

  • 14 разрядный АЦП, время преобразования – 2,5 мкс;
  • 32 однополюсных каналов или 16 дифференциальных каналов;
  • входное сопротивление не менее 9 МОм;
  • программно переключаемые диапазоны входного напряжения АЦП: ± 10В, ± 5В, ± 2,5В, ± 1В, ± 0,5В, ± 0,25В, ± 0,1В, ± 0,05В (для каждого канала);
  • число эффективных разрядов 12,5 для частоты входного сигнала 5 кГц;
  • передача данных в режиме Bus-Master с возможностью генерации прерывания в произвольной точке буфера данных;
  • буферная память типа FIFO 2048Слов;
  • высокостабильный кварцевый генератор 50 МГц и программируемый делитель частоты от 5 до 31 для таймера обеспечивает широкую сетку частот дискретизации; запуск АЦП от внутреннего кварцевого генератора; программный; от внешней тактовой частоты;
  • 16 цифровых линий: 8 - ввода и 8 - вывода;
  • три шестнадцатиразрядных счётчика;
  • разъём DHS-26 для цифровых линий и DHS-44 для аналоговых

    • Аналоговый вход
    Количество аналоговых каналов 32 однополюсных или 16 дифференциальных
    Входное сопротивление (импеданс) более 100 МОм
    Тип АЦП последовательного приближения
    Количество бит в выходном регистре АЦП 14
    Максимальная частота выборок 400кГц
    Время преобразования 2,5 мкс
    Диапазоны входного сигнала ± 10В.. ± 0,05В (индивидуально программируемый КУ на каждый канал)
    Память на плате FIFO 2048 cлов
    Защита по напряжению ± 15 В
    Цифровой порт
    Количество линий 8 выв и 8 вв (с защёлкой)
    Уровни и пороговые значения ТТЛ совместимый
    Счетчики/таймеры
    Количество каналов 3
    Разрядность счётчиков/таймеров 16
    Разрядность внешнего интерфейса 8
    Количество режимов 6
    Тип кода двоичный или двоично-десятичный
    Уровни и пороговые значения ТТЛ совместимый
    Частота задающего кварцевого генератора 50 МГц
    Программируемый делитель от 5 до 31
    Абсолютная точность задания частоты 10-4
    Общая информация
    Шина интерфейса с ПЭВМ PCI Bus master
    Потребляемая мощность +5В, 950 мА
    Габариты 186 x 107 мм
