ГСПФ-053

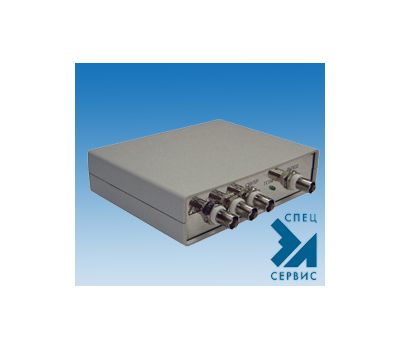

ГСПФ-053 Р-Ш - фото

Наведите на картинку для увеличения

28 875.00 Р
27 720.00 Р2+
26 565.00 Р5+
Под заказ
Оптовые цены:
Кол-во 2+ 5+
Цена 27 720.00 Р 26 565.00 Р

Минимальное кол-во: 1.

+ −
Заказать
10138698
Бренд:Р-Ш
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу
Отложить Сравнить

ГСПФ-053 – Описание

Генератор сигналов произвольной и специальной формы, внешнее устройство


ГСПФ-053 генератор сигналов произвольной формы (рис.1)

  • Для управления стендами и технологическим оборудованием.
  • Имеется возможность загрузки предварительно записанного в файл сигнала.
  • обучающие системы (тренажеры и лабораторное оборудование);


  • произвольная форма генерируемого сигнала;
  • внешнее исполнение;
  • частотный диапазон DC; 0,012Гц…10МГц;
  • высокая точность установки амплитуды и частоты;
  • большой ряд частот дискретизации от ~6.1КГц до 100МГц;
  • отключаемый ФНЧ 10,7МГц
  • низкий уровень гармоник (от 0.05%)
  • амплитуда выходного сигнала ± 5В на нагрузке 50Ом; ± 10В без нагрузки;
  • работа под управлением компьютера
  • подсоединение к любому компьютеру, имеющему интерфейс USB;
  • горячее подключение (подключение и отключение без выключения питания компьютера);
  • Максимальная длина USB кабеля не более 3м;
  • режим внешнего старта;
  • Несколько режимов работы: циклический, программный, однократный, однократный от внешнего запуска, циклический от внешнего запуска.
  • Два дополнительных программируемых выходов синхросигнала. ТТЛ уровни;

    • Частотные характеристики
    Частотный диапазон Постоянный уровень сигнала или от 0,012Гц до 10МГц при работе от встроенного тактового генератора
    Точность задания частоты до 0.01% (зависит от диапазона частоты)
    Амплитудные характеристики сигнала
    Амплитуда выходного сигнала Uxx 0...±5В на нагрузке 50Ом, 0...±10В на холостом ходу
    Погрешность установки амплитуды 0.5% на 50Ом нагрузке
    Выходной аттенюатор 0…-42дБ (-6дБ, -12дБ,-24дБ) ± 0.2дБ
    Выходное сопротивление генератора 50 Ом ± 5%
    Синусоидальный сигнал
    Коэффициент гармоник не более 0.05% на 100кГц и 200кГц
    Прямоугольный сигнал (на нагрузке 50 Ом)
    Длительность фронта/спада не более 25нс
    Выброс не более 5%
    Время установления 45нс
    Произвольный сигнал
    Длина буфера 2…262144 точки
    Опорные частоты 100МГц, 50МГц, 25МГц… …6,103515625кГц (15диапазонов)
    Синтезатор частоты 50МГц…100МГц через 0.25МГц
    Амплитудная дискретность 14бит (16384 уровня)
    Общая информация
    Интерфейс USB 1.1 совместимый
    Потребляемая мощность не более 10Вт (+12В, 0.8А)
    Габариты не более 140мм-120мм-36мм
    Масса не более 275г
