FB350-3.5-02P-22 (DG350-3.5-02P-22)
Наведите на картинку для увеличения
FB350-3.5-02P-22 (DG350-3.5-02P-22) – Описание

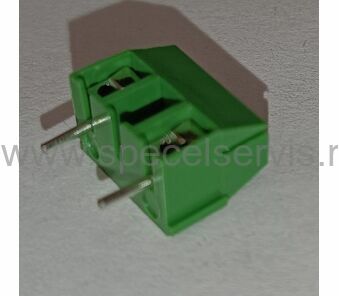

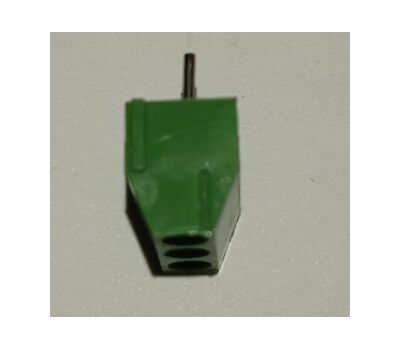

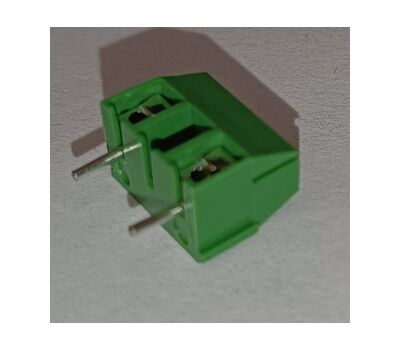

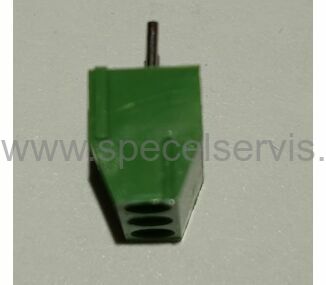

FB350-3.5-02P-22 (аналог DG350-3.5-02P-22) — винтовой клеммник для печатного монтажа. Предназначен для надёжного соединения проводов с печатной платой.
Конструкция с винтовым зажимом обеспечивает прочное крепление проводника: его фиксируют с помощью винта,
что позволяет при необходимости ослабить соединение и внести изменения в схему.
Особенности
Особенность модели с «пропущенным контактом» — отсутствие одного из контактов в блоке при сохранении общего шага расположения точек подключения.
Это может быть полезно:
- для создания разрывов в цепи;
- для резервирования места под будущий монтаж;
- в схемах, где не требуется задействовать все контакты подряд;
- при необходимости соблюдения заданного шага трассировки на плате.
Примениение Клеммник подходит для задач, где важен компактный размер, стандартный шаг 3,5 мм и возможность быстрого переподключения проводов.
Вариант с пропущенным контактом даёт гибкость при разводке на плате без изменения шага соединений.
FB350-3.5-02P-22 (DG350-3.5-02P-22) – Характеристики
· Количество контактов: 2 (с одним пропущенным в блоке).

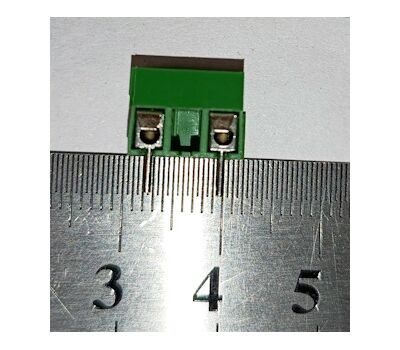

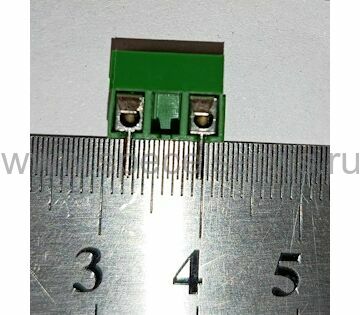

· Шаг между контактами: 3,5 мм.
· Тип монтажа: на печатную плату (вертикальный/прямой).
· Тип зажима: винтовой.
· Номинальное напряжение: 250 В.
· Номинальный ток: 10 А.
· Сечение подключаемого провода: до 0,75 мм2.
· Высота клеммника: 8,4 мм.
· Материал корпуса: PBT G20 (полибутилентерефталат), соответствует стандарту UL94V‑0 (самозатухающий, огнестойкий).
· Материал контактов: сплав меди и олова (CuSn), толщина 0,2 мм.
· Покрытие контактов: лужение (улучшает паяемость и коррозионную стойкость).
· Материал винта: оцинкованная сталь (устойчивость к коррозии).
· Материал вывода (ножки для пайки): лужёная латунь.
· Диапазон рабочих температур: от −40…105 °C.
· Способ монтажа: пайка на плату.
· Совместим с проводами стандартного сечения для низковольтных цепей.
