DG13-03P-13

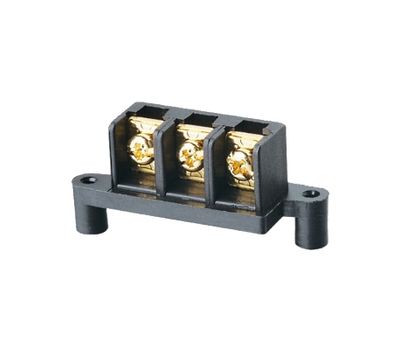

DG13-03P-13 FBELE - фото

Наведите на картинку для увеличения

49.50 Р
38.50 Р50+
36.30 Р1000+
26 шт.
Оптовые цены:
Кол-во 50+ 1000+
Цена 38.50 Р 36.30 Р

Минимальное кол-во: 1.

10103721
Бренд:FBELE
Норма упаковки:1

DG13-03P-13 – Описание

Винтовые клеммники DG13-03P-13 представляют собой барьерные клеммные блоки для легкого присоединения сильноточных цепей проводниками сечением до 6 мм2 (18...10 AWG). Быстрый зажим проводников и надежный электрический контакт осуществляется стальными винтами М4 с никелевым покрытием. Ленточные выводы с другой стороны можно использовать для пайки проводов или навесного монтажа. Блоки предназначены для крепления на любую ровную поверхность с помощью двух фланцев.

Барьерные клеммные блоки DG13-03P-13 рассчитаны на рабочий ток до 30 А на контакт при рабочем напряжении 24 В. Изолятор из черного PBT-пластика выдерживает переменное напряжение до 1.5 кВ и не теряет своих способностей в температурном диапазоне от -40 до +130 °С. Специальные ребра, расположенные по обеим сторонам от винтового зажима исключают случайное короткое замыкание между проводниками вблизи от головки винта.

  • Количество контактов: 3.
  • Шаг контактов: 11 мм.
  • Сечение зажимаемого провода: 6 мм2 (18-10 AWG).
  • Рабочий ток: 30 A.
  • Рабочее напряжение: 24 В.
  • Сопротивление изоляции: 1000 MОм (500 В).
  • Предельное напряжение: 1,5 кВ (1 мин).
  • Материал контактов: луженая латунь.
  • Материал диэлектрика: PBT-пластик (UL94V-0).
  • Цвет диэлектрика: черный.
  • Зажимные винты: М4, стальные с покрытием никелем.
  • Рабочая температура: -40…+130 °С.

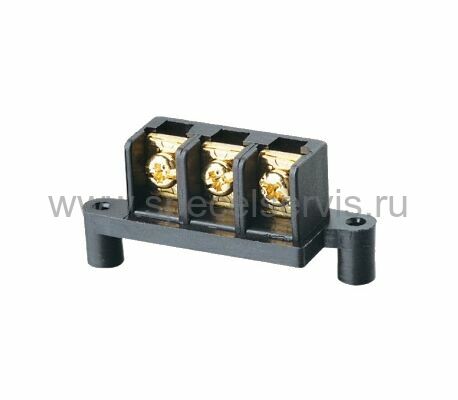

DG13-03P-13 колодка 3-х конт., шаг 11 мм, черн. (рис.2)
DG13-03P-13 колодка 3-х конт., шаг 11 мм, черн. (рис.3)

DG13-03P-13 – Прикрепленные файлы

DG13-A (DG13-A.pdf, 208 Kb) [Скачать]

DG13-03P-13 – Характеристики
