ESP2010

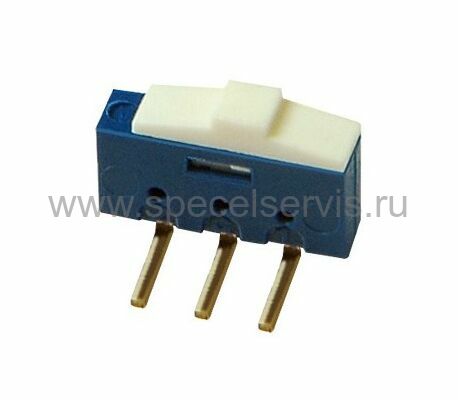

ESP2010 ECE - фото

Наведите на картинку для увеличения

32.12 Р
26.28 Р200+
23.36 Р1000+
Под заказ
Оптовые цены:
Кол-во 200+ 1000+
Цена 26.28 Р 23.36 Р

Минимальное кол-во: 1.

10128107
Бренд:ECE
Норма упаковки:53
Условия поставки:Под заказ
Срок поставки:По запросу

ESP2010 – Описание

Движковый переключатель ESP2010

Миниатюрные сдвиговые переключатели серии ESP содержат в своем корпусе одну контактную группу SPDT со штыревыми выводами для монтажа на печатную плату. Корпус и слайдер выполнены из негорючего пластика, исключающего случайные замыкания с соседними компонентами. Толщина корпуса переключателей не превышает 2,5 мм, что позволяет устанавливать их вплотную друг к другу со стандартным шагом 2,54 мм. Благодаря низкому контактному сопротивлению и малой емкости контактов, такие переключатели отлично подходят для коммутации на плате логических и сигнальных цепей, а также маломощного питания.

Сдвиговые переключатели ECE серии ESP отличаются от аналогичной продукции других производителей повышенным в несколько раз ресурсом механических переключений.

Технические характеристики:

  • Тип переключателя: SPDT, ON-ON;
  • Постоянный ток через контакты: 0,5 А (12 В) или 0,2 А (24 В);
  • Минимальный ток переключения: 1 мА (10 мВ);
  • Сопротивление контактов: менее 100 мОм;
  • Электрическая прочность диэлектрика: 2 мА при 500 В DC (1 мин.);
  • Максимальная емкость: 1,5 пФ;
  • Сопротивление изоляции: не менее 10000 МОм (500 В DC);
  • Механический ресурс: 5000 циклов;
  • Шаг выводов: 2,54 мм;
  • Форма штыревых выводов: угловые;
  • Материал корпуса: негорючий пластик (UL94V-0);
  • Материал выводов: латунь с покрытием золотом по никелю;
  • Температура пайки: 230 °C (3 сек);
  • Рабочий температурный диапазон: -25...+70 °C;
  • Температура хранения: -40...+85 °C;
  • Габариты корпуса: 10х6,5х2,5 мм.

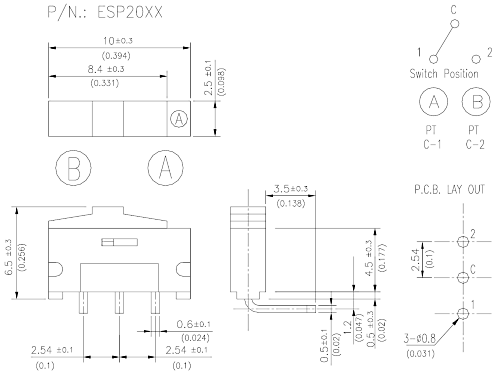

Схема:

ESP2010 размеры переключателя

ESP2010 – Прикрепленные файлы

ESP2010 (ESP2010.pdf, 229 Kb) [Скачать]
