ERD108RSZ

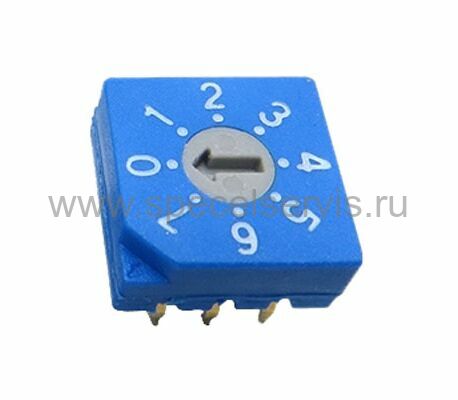

ERD108RSZ ECE - фото

Наведите на картинку для увеличения

89.60 Р
74.88 Р50+
64.00 Р500+
Под заказ
Оптовые цены:
Кол-во 50+ 500+
Цена 74.88 Р 64.00 Р

Минимальное кол-во: 1.

10139822
Бренд:ECE
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу

ERD108RSZ – Описание

Поворотный кодовый DIP-переключатель на 8 позиций

Поворотные DIP-переключатели серии ERD1 формируют на четырех контактах выходные электрические сигналы, согласно с положением вала, в бинарном десятичном коде или в шестнадцатеричном, в зависимости от конкретной модели. Наравне с реальными кодами, существуют варианты исполнения и с дополнительными кодами. Механическая износоустойчивость превышает 1000 циклов переключения.

Кодовые поворотные переключатели ERD1 выпускаются в полностью герметичных пластиковых корпусах со штыревыми или планарными выводами, а также в прямом и угловом исполнении.

  • Полностью герметичная конструкция;
  • Кодировка: бинарная десятичная (8 или 10 позиций) и шестнадцатеричная (16 позиций);
  • Виды кодов: реальные и дополнительные;
  • Покрытие контактов: золочение;
  • Ток через контакт: 25 мА при 24 В DC (переключ.), 100 мА (не переключ.);
  • Сопротивление контакта: не более 100 мОм;
  • Сопротивление изоляции: не менее 1000 МОм при 100 В DC;
  • Электрическая прочность: 250 В АС в течение 60 сек;
  • Механическая износоустойчивость: 1000 циклов;
  • Габариты корпуса: 10х10х5,4 мм;
  • Материал корпуса: огнеупорный пластик UL 94V-0;
  • Температура пайки: 230 ±5 °С в течение 5 сек;
  • Температура хранения: -40…+85 °С;
  • Рабочий диапазон температур: -25…+70 °С;
  • Соответствует директиве RoHS.
ERD108RSZ Код/переключатель DIP HEX/BCD 8 пози (рис.2)

Информация для заказа

ERD 1 10 R S xx Z
1 2 3 4 5 6 7
  1. ERD – кодовый поворотный DIP-переключатель
  2. Способ переключения:
        1 – без вала, выводы 3:3
        2 – с валом, выводы 3:3
        3 – без вала, выводы 1:4
        4 – с валом, выводы 1:4
  3. Число позиций:
        08 – 8 позиций
        10 – 10 позиций
        16 – 16 позиций
  4. Код:
        R – реальный
        C – дополнительный
        A – реальный (с крестовиной)
        B – дополнительный (с крестовиной)
  5. Конструкция:
        S – стандартная
        R – угловая с шагом 2,54 мм
        F – угловая с шагом 5,08 мм
        M – для поверхностного монтажа
        D – для поверхностного монтажа, на катушке
  6. Дополнительный символ:
        `отсутствует` – стандартный тип, корпус синего цвета
        02 – корпус черного цвета
  7. Z – соответствует требованиям RoHS

ERD108RSZ – Прикрепленные файлы

ERD1 SWITCH (ERD1_SWITCH.pdf, 770 Kb) [Скачать]
