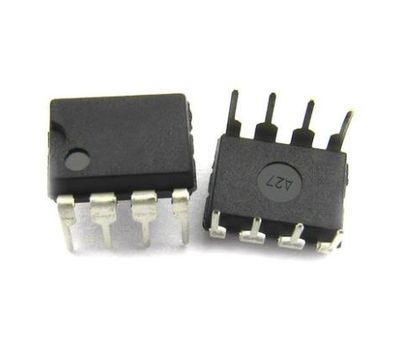

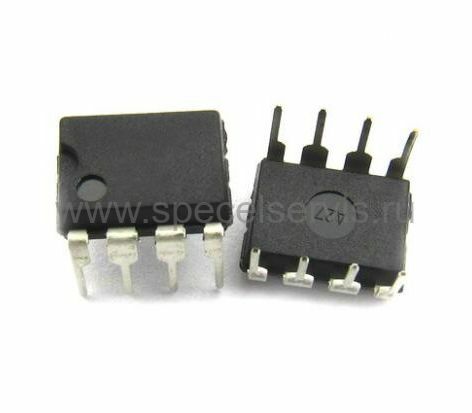

КР293КП7В (5П14.7В)
Наведите на картинку для увеличения
КР293КП7В (5П14.7В) – Описание
Реле общего назначения КР293КП7В
Оптоэлетронные коммутаторы сигналов постоянного и переменного токов. КР293КП7В - реле малой мощности. Тип корпуса - DIP8, DIP8 SMD.
Технические характеристики:
| Тип реле | Постоянное прямое напряжение на входе Uвх. @Iвх.=10mA | Выходное сопротивление во вкл. состоянии Rвых. @Iвх.=5мА | Ток утечки на выходе в выкл. состоянии Iут.вых. | Напряжение изоляции Uиз. t=1мин. | Выходная емкость в закрытом состоянии Cвых. Uком.=60В F=10МГц | Время вкл./выкл. ton, toff* | Тип корпуса | |||||
| @Uвх.=0.8U | Uком. | |||||||||||
| B | Ом | мкА | В | B | пФ | мс | ||||||
| min | typ | max | max | typ | max | min | typ | max | ||||
| КР293КП1А | 1,1 | 1,3 | 1,5 | 5 | 0,1 | 10 | ±60 | 1500 | 20 | 0,2/ 0,1 | 1,0/ 0,5 | DIP6, DIP6 SMD |
| КР293КП1Б | 25 | ±230 | - | 2/2** | ||||||||
| КР293КП1В | 30 | ±400 | 0,2/0,1 | 2,0/2,0 | ||||||||
| КР293КП3А | 1,1 | 1,3 | 1,6 | 5 | ±60 | DIP8, DIP8 SMD | ||||||
| КР293КП3Б | 25 | ±230 | ||||||||||
| КР293КП3В | 40 | ±400 | ||||||||||
| КР293КП5А | 5 | ±60 | DIP6, DIP6 SMD | |||||||||
| КР293КП5Б | 25 | ±230 | ||||||||||
| КР293КП5В | 30 | ±350 | ||||||||||
| КР293КП7А | 5 | ±60 | DIP8, DIP8 SMD | |||||||||
| КР293КП7Б | 25 | ±230 | ||||||||||
| КР293КП7В | 30 | ±350 | ||||||||||
| КР293КП9А | 5 | ±40 | ||||||||||
| КР293КП9Б | 25 | ±230 | ||||||||||
| КР293КП9В | 30 | ±350 | ||||||||||
Предельно-допустимые режимы эксплуатации:
| Тип реле | Напряжение коммутации Uком. | Ток коммутации Iком. | Входной ток во вкл. состоянии Iвх.вкл. | Входной импульсный ток tимп.=100мкс Iвх.и. | Входное напряжение в выключенном состоянии Uвх.выкл. | Рассеиваемая мощность P | Рабочий диапазон температур T | |||
| В | мA | мA | мA | В | мВт | °C | ||||
| max | max | min | max | max | min | max | max | min | max | |
| КР293КП1А | ±60 | 250 | 5 | 25 | 150 | -3,5 | 0,8 | 300 | -45 | +85 |
| КР293КП1Б | ± 230 | 100 | - | 3,0 | ||||||
| КР293КП1В | ± 400 | 80 | 50 | 100 | - | - | 350 | -40 | ||
| КР293КП3А | ±60 | 220 | 25 | 150 | - | 3,0 | 300 | -45 | ||
| КР293КП3Б | ±230 | 80 | ||||||||
| КР293КП3В | ±400 | 60 | ||||||||
| КР293КП5А | ±40 | 250 | ||||||||
| КР293КП5Б | ±230 | 100 | ||||||||
| КР293КП5В | ±350 | 60 | ||||||||
| КР293КП7А | ±40 | 220 | ||||||||
| КР293КП7Б | ±230 | 80 | ||||||||
| КР293КП7В | ±350 | 60 | ||||||||
| КР293КП9А | ±40 | 220 | ||||||||
| КР293КП9Б | ±230 | 80 | ||||||||
| КР293КП9В | ±350 | 60 | ||||||||
