КР293КП7Б (5П14.7Б)

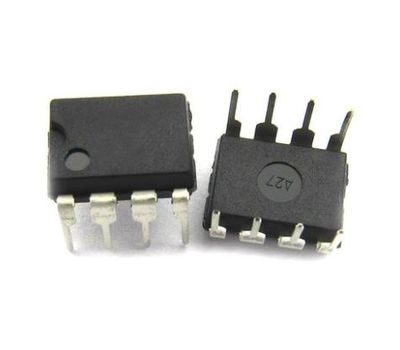

КР293КП7Б (5П14.7Б) ПРОТОН - фото

Наведите на картинку для увеличения

128.00 Р
113.30 Р20+
90.20 Р100+
Под заказ
Оптовые цены:
Кол-во 20+ 100+
Цена 113.30 Р 90.20 Р

Минимальное кол-во: 1.

10129577
Бренд:ПРОТОН
Корпус:DIP-8
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:1-2 нед.

КР293КП7Б (5П14.7Б) – Описание

Реле общего назначения КР293КП7Б

Оптоэлетронные коммутаторы сигналов постоянного и переменного токов. КР293КП7Б - реле малой мощности. Тип корпуса - DIP8, DIP8 SMD.

Технические характеристики:

Токр.=25°С
Тип релеПостоянное прямое напряжение на входе Uвх. @Iвх.=10mAВыходное сопротивление во вкл. состоянии Rвых. @Iвх.=5мАТок утечки на выходе в выкл. состоянии Iут.вых.Напряжение изоляции Uиз. t=1мин.Выходная емкость в закрытом состоянии Cвых. Uком.=60В F=10МГцВремя вкл./выкл. ton, toff*Тип корпуса
@Uвх.=0.8UUком.
BОммкАВBпФмс
mintypmaxmaxtypmaxmintypmax
КР293КП1А1,11,31,550,110±601500200,2/ 0,11,0/ 0,5DIP6, DIP6 SMD
КР293КП1Б25±230-2/2**
КР293КП1В30±4000,2/0,12,0/2,0
КР293КП3А1,11,31,65±60DIP8, DIP8 SMD
КР293КП3Б25±230
КР293КП3В40±400
КР293КП5А5±60DIP6, DIP6 SMD
КР293КП5Б25±230
КР293КП5В30±350
КР293КП7А5±60DIP8, DIP8 SMD
КР293КП7Б25±230
КР293КП7В30±350
КР293КП9А5±40
КР293КП9Б25±230
КР293КП9В30±350
* - Iвх.и.=10mA, Uком.=100 В Rh(Rl)=1кОм Fвх.и.=50Гц ** - Uком.=50В

Предельно-допустимые режимы эксплуатации:

Тип релеНапряжение коммутации Uком.Ток коммутации Iком.Входной ток во вкл. состоянии Iвх.вкл.Входной импульсный ток tимп.=100мкс Iвх.и.Входное напряжение в выключенном состоянии Uвх.выкл.Рассеиваемая мощность PРабочий диапазон температур T
ВмAмAмAВмВт°C
maxmaxminmaxmaxminmaxmaxminmax
КР293КП1А±60250525150-3,50,8300-45+85
КР293КП1Б± 230100-3,0
КР293КП1В± 4008050100--350-40
КР293КП3А±6022025150-3,0300-45
КР293КП3Б±23080
КР293КП3В±40060
КР293КП5А±40250
КР293КП5Б±230100
КР293КП5В±35060
КР293КП7А±40220
КР293КП7Б±23080
КР293КП7В±35060
КР293КП9А±40220
КР293КП9Б±23080
КР293КП9В±35060
КР293КП7Б (5П14.7Б). оптореле 2 кан. Iком=80мА Uком=230В на размык. DIP-8 (рис.3)

КР293КП7Б (5П14.7Б) – Прикрепленные файлы

KR293KP7B-8B (KR293KP7B-8B.pdf, 141 Kb) [Скачать]

КР293КП7Б (5П14.7Б) – Характеристики
