КР293КП4А (5П14.2А)
Наведите на картинку для увеличения
КР293КП4А (5П14.2А) – Описание
Реле постоянного тока КР293КП4А

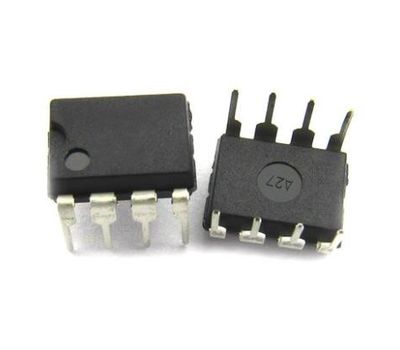

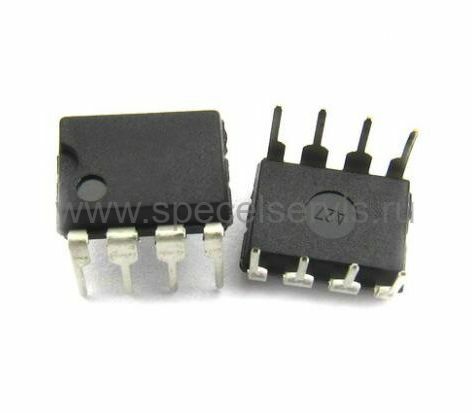

Оптоэлектронные коммутаторы сигналов постоянного тока. Необходимо соблюдать полярность подводимого к "контактам" напряжения. Содержат одно или два независимых реле в одном корпусе. КР293КП4А - твердотельное оптоэлектронное реле. Тип корпуса - DIP8, DIP8 SMD.
Технические характеристики:
Коммутируемое напряжение: пост.
Управление: пост.ток
Управляющий ток: 10 мА
Управляющее напряжение: 1.1…1.6 В
Выходной каскад: моп реле(2з)
Контакты: нр
Коммутируемое пост.напряжение: -60…60 В
Максимальный ток нагрузки: 0.32 А
Время включения макс.: 0.5 мс
Время выключения макс.: 0.5 мс
Сопротивление в открытом состоянии макс.: 2 Ом
Напряжение изоляции: 1.5 кВ
Рабочая температура: -45…85 С
Предельно-допустимые режимы эксплуатации:
| Тип реле | Напряжение коммутации Uком. | Ток коммутации Iком. | Входной ток во вкл. состоянии Iвх.вкл. | Входной импульсный ток tимп.=100мкс Iвх.и. | Входное напряжение в выключенном состоянии Uвх.выкл. | Рассеиваемая мощность P | Рабочий диапазон температур T | |||
| В | мA | мA | мA | В | мВт | °C | ||||
| max | max | min | max | max | min | max | max | min | max | |
| КР293КП2А | 60 | 320 | 5 | 25 | 150 | -3,5 | 0,8 | 300 | -45 | +85 |
| КР293КП2Б | 230 | 120 | - | 3,0 | ||||||
| КР293КП2В | 400 | 120 | -3,5 | 0,8 | ||||||
| КР293КП4А | 60 | 320 | ||||||||
| КР293КП4Б | 230 | 150 | ||||||||
| КР293КП4В | 400 | 120 | ||||||||
| КР293КП6А | 60 | 320 | ||||||||
| КР293КП6Б | 230 | 150 | ||||||||
| КР293КП6В | 400 | 110 | ||||||||
| КР293КП8А | 60 | 320 | ||||||||
| КР293КП8Б | 230 | 80 | ||||||||
| КР293КП8В | 400 | 110 | ||||||||
| КР293КП10А | 60 | 320 | ||||||||
| КР293КП10Б | 230 | 80 | ||||||||
| КР293КП10В | 400 | 110 | ||||||||
