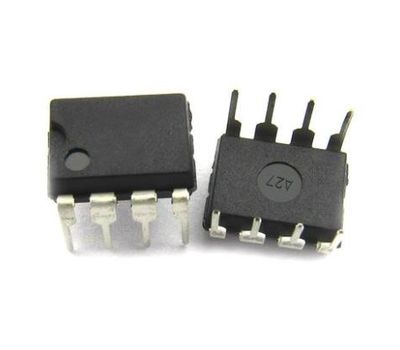

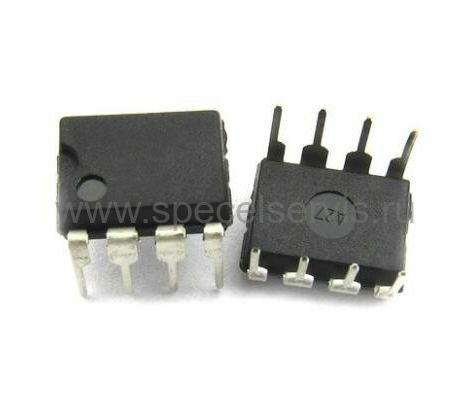

КР293КП3А (5П14.3А)

КР293КП3А (5П14.3А) представляют собой оптоэлектронные сигнальные реле. В одном корпусе размещено два оптоэлектронных коммутатора. Реле состоит из инфракрасного AsGaAl-светодиода, фотовольтаического драйвера со схемой ускорения выключения и МОП-транзистора. Оптическая связь между светодиодом и фототранзистором реализована с помощью полусферического световода. Внутренние соединения реле выполнены золотой проволокой. Постоянство сопротивления в открытом состоянии обеспечивается благодаря золотым покрытиям контактирующих поверхностей. Типовое значение тока переключения реле составляет 0,5 мА. Реле предназначено для коммутации постоянного и (или) переменного напряжения в силовых изолированных интерфейсах, аналоговых мультиплексорах, телекоммуникационной технике. КР293КП3А часто используется в качестве замены электромагнитных реле.

Технические характеристики

• Напряжение коммутации ±60 В;
• Ток коммутации 220 мА;
• Выходное сопротивление 5 Ом;
• Входной рабочий ток 5 мА;
• Входное напряжение 1,2 В при Iвх=10 мА;
• Выходное сопротивление 3 Ом при Iвх=5 мА, Iком=220 мА;
• Ток утечки в закрытом состоянии 0,1 мкА, при Uком=±60;
• Время включения 0,5 мс, при Rн=1 кОм, Uком=50В, Iвх=10 мА;
• Время выключения 0,1 мс, при Rн=1 кОм, Uком=50В, Iвх=10 мА;
• Выходная емкость 150 пФ, при Iвх=0, Uком=0, F=1 мГц;
• Напряжение изоляции 1500 В, 1 мин, RH<50%;
• Сопротивление изоляции 1012 Ом, при Uиз=500 В;
• Проходная емкость 3 пФ, при F=10 мГц, Uиз=0
