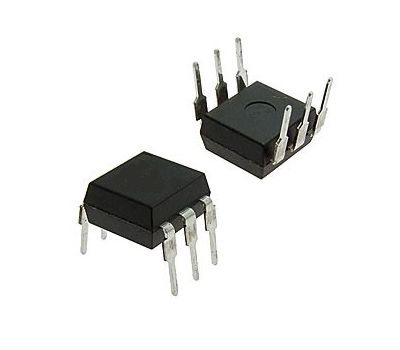

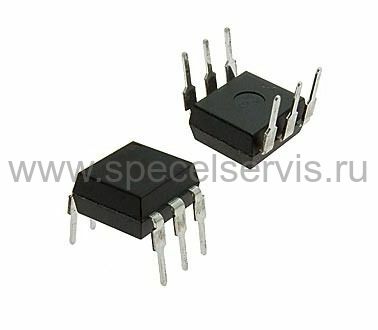

КР293КП2Б (5П14.1Б)
Наведите на картинку для увеличения
КР293КП2Б (5П14.1Б) – Описание
Однонаправленное МОП-реле КР293КП2Б
Оптоэлектронные коммутаторы сигналов постоянного тока. Необходимо соблюдать полярность подводимого к "контактам" напряжения. Содержат одно или два независимых реле в одном корпусе. КР293КП2Б - твердотельное оптоэлектронное реле. Тип корпуса - DIP6, DIP6 SMD.
Технические характеристики:
- Коммутируемое напряжение: пост.
- Управление: пост.ток
- Управляющий ток: 10 мА
- Управляющее напряжение: 1.1…1.5 В
- Выходной каскад: моп реле(1з)
- Контакты: нр
- Коммутируемое пост.напряжение: -230…230 В
- Максимальный ток нагрузки: 0.12 А
- Время включения макс.: 0.5 мс
- Время выключения макс.: 0.5 мс
- Сопротивление в открытом состоянии макс.: 10 Ом
- Напряжение изоляции: 1.5 кВ
- Рабочая температура: -45…85 С
- Корпус: dip6
Предельно-допустимые режимы эксплуатации:
| Тип реле | Напряжение коммутации Uком. | Ток коммутации Iком. | Входной ток во вкл. состоянии Iвх.вкл. |
Входной импульсный ток tимп.=100мкс Iвх.и. |
Входное напряжение в выключенном состоянии Uвх.выкл. |
Рассеиваемая мощность P |
Рабочий диапазон температур T |
|||
| В | мA | мA | мA | В | мВт | °C | ||||
| max | max | min | max | max | min | max | max | min | max | |
| КР293КП2А | 60 | 320 | 5 | 25 | 150 | -3,5 | 0,8 | 300 | -45 | +85 |
| КР293КП2Б | 230 | 120 | - | 3,0 | ||||||
| КР293КП2В | 400 | 120 | -3,5 | 0,8 | ||||||
| КР293КП4А | 60 | 320 | ||||||||
| КР293КП4Б | 230 | 150 | ||||||||
| КР293КП4В | 400 | 120 | ||||||||
| КР293КП6А | 60 | 320 | ||||||||
| КР293КП6Б | 230 | 150 | ||||||||
| КР293КП6В | 400 | 110 | ||||||||
| КР293КП8А | 60 | 320 | ||||||||
| КР293КП8Б | 230 | 80 | ||||||||
| КР293КП8В | 400 | 110 | ||||||||
| КР293КП10А | 60 | 320 | ||||||||
| КР293КП10Б | 230 | 80 | ||||||||
| КР293КП10В | 400 | 110 | ||||||||
