КР293КП2А (5П14.1А)
Наведите на картинку для увеличения
КР293КП2А (5П14.1А) – Описание

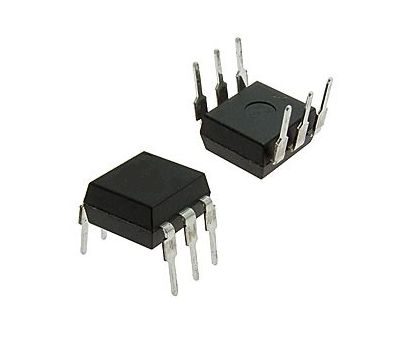

Однонаправленное МОП - реле КР293КП2А
Оптоэлектронные коммутаторы сигналов постоянного тока. Необходимо соблюдать полярность подводимого к "контактам" напряжения. Содержат одно или два независимых реле в одном корпусе. КР293КП2А - твердотельное оптоэлектронное реле с низким сопротивлением. Тип корпуса - DIP6, DIP6 SMD.
Технические характеристики:
| Тип реле | Постоянное прямое напряжение на входе Uвх. @Iвх.=10mA |
Выходное сопротивление во вкл. состоянии Rвых. @Iвх.=5мА |
Ток утечки на выходе в выкл. состоянии Iут.вых. |
Напряжение изоляции Uиз. t=1мин. |
Выходная емкость в закрытом состоянии Cвых. Uком.=60В F=10МГц |
Время вкл./выкл. ton, toff* |
Тип корпуса | |||||
| @Uвх.=0.8U | Uком. | |||||||||||
| B | Ом | мкА | В | B | пФ | мс | ||||||
| min | typ | max | max | typ | max | min | max | typ | max | |||
| КР293КП2А | 1,1 | 1,3 | 1,5 | 2,5 | 0,1 | 10 | 60 | 1500 | 20 | 0,2/ 0,1 |
0,5/ 0,5 |
DIP6, DIP6 SMD |
** - Iвх.и.=10mA, Uком.=100 В Rh(Rl)=1кОм Fвх.и.=50Гц
Предельно-допустимые режимы эксплуатации:
| Тип реле | Напряжение коммутации Uком. | Ток коммутации Iком. | Входной ток во вкл. состоянии Iвх.вкл. |
Входной импульсный ток tимп.=100мкс Iвх.и. |
Входное напряжение в выключенном состоянии Uвх.выкл. |
Рассеиваемая мощность P |
Рабочий диапазон температур T |
|||
| В | мA | мA | мA | В | мВт | °C | ||||
| max | max | min | max | max | min | max | max | min | max | |
| КР293КП2А | 60 | 320 | 5 | 25 | 150 | -3,5 | 0,8 | 300 | -45 | +85 |
| КР293КП2Б | 230 | 120 | - | 3,0 | ||||||
| КР293КП2В | 400 | 120 | -3,5 | 0,8 | ||||||
| КР293КП4А | 60 | 320 | ||||||||
| КР293КП4Б | 230 | 150 | ||||||||
| КР293КП4В | 400 | 120 | ||||||||
| КР293КП6А | 60 | 320 | ||||||||
| КР293КП6Б | 230 | 150 | ||||||||
| КР293КП6В | 400 | 110 | ||||||||
| КР293КП8А | 60 | 320 | ||||||||
| КР293КП8Б | 230 | 80 | ||||||||
| КР293КП8В | 400 | 110 | ||||||||
| КР293КП10А | 60 | 320 | ||||||||
| КР293КП10Б | 230 | 80 | ||||||||
| КР293КП10В | 400 | 110 | ||||||||
