К449КП3БР

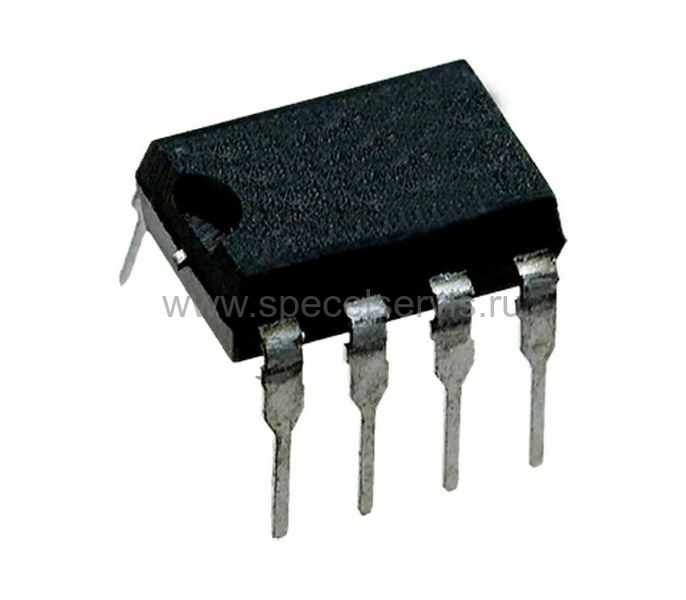

Наведите на картинку для увеличения
К449КП3БР – Описание
Реле малой мощности общего назначения К449КП3БР
Применяется в цепях постоянного и переменного тока.

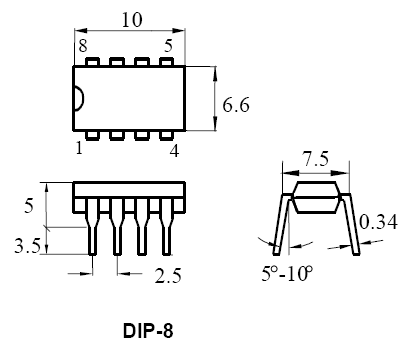

Общий вид и габаритные размеры:
Технические характеристики:
| Тип реле | Постоянное прямое напряжение на входе Uвх. @Iвх.=10mA | Выходное сопротивление во вкл. состоянии Rвых. @Iвх.=5мА | Ток утечки на выходе в выкл. состоянии Iут.вых. | Напряжение изоляции Uиз. t=1мин. | Выходная емкость в закрытом состоянии Cвых. Uком.=60В F=10МГц | Время вкл./выкл. ton, toff* | |||||
| @Uвх.=0.8U | Uком. | ||||||||||
| B | Ом | мкА | В | B | пФ | мс | |||||
| min | typ | max | max | typ | max | min | typ | max | |||
| КР449КП1АР | 1.1 | 1.3 | 1.6 | 5 | - | 10 | ±40 | 3000 | 200 | 0.5/0.8 | 1/0.5 |
| 1 | ±350 | 120 | |||||||||
| КР449КП1ВР | 1.1 | 1.3 | 1.6 | 25 | - | 10 | ±230 | 3000 | 150 | - | 2.0/2.0 |
| КР449КП2ВР | 1.1 | 1.3 | 1.6 | 40** | - | 10 | ±230 | 3000 | 150 | - | 2.0/2.0 |
| КР449КП3БР | 1.1 | 1.3 | 1.6 | 25 | - | 10 | ±230 | 3000 | 150 | - | 2.0/2.0 |
* - Iвх.и.=10mA, Uком.=100 В Rh(Rl)=1кОм Fвх.и.=50Гц
** - Iвх.=0
Предельно-допустимые режимы эксплуатации:
| Тип реле | Напряжение коммутации Uком. | Ток коммутации Iком. | Входной ток во вкл. состоянии Iвх.вкл. | Входной импульсный ток tимп.=100мкс Iвх.и. | Входное напряжение в выключенном состоянии Uвх.выкл. | Рассеиваемая мощность P | Рабочий диапазон температур T | |||
| В | мA | мA | мA | В | мВт | °C | ||||
| max | max | min | max | max | min | max | max | min | max | |
| КР449КП1АР | ±40 | 250 | 5 | 25 | 150 | - | 3.0 | 300 | -45 | +85 |
| КР449КП1ВР | ±350 | 130 | 5 | 25 | 150 | - | 3.0 | 300 | -45 | +85 |
| КР449КП2ВР | ±350 | 90 | 5 | 25 | 150 | - | 3.0 | 300 | -45 | +85 |
| КР449КП3БР | ±230 | 80 | 5 | 25 | 150 | - | 3.0 | 300 | -45 | +85 |
