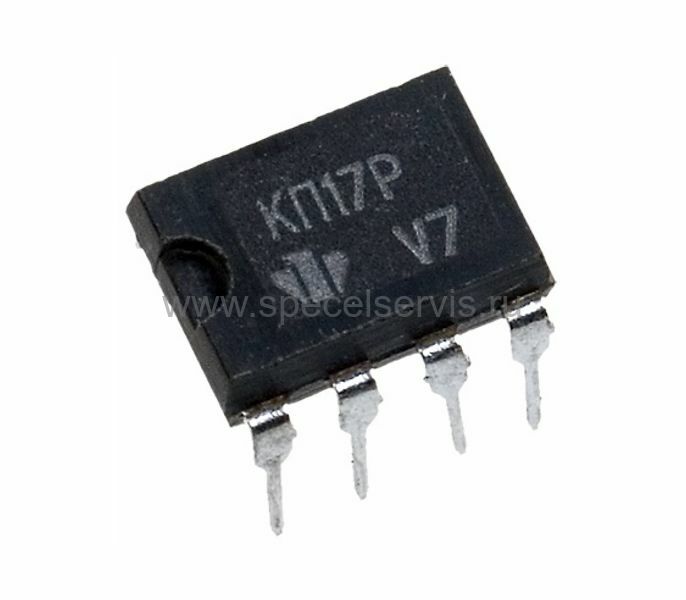

К293КП17Р (5П14.32Б)
Наведите на картинку для увеличения
К293КП17Р (5П14.32Б) – Описание
МОП - реле К293КП17Р
С датчиком вызова для телефонных цепей. Область применения - телекоммуникационная техника.
Технические характеристики:
| Тип реле | Пост.прямое напр.на входе Uвх. @Iвх.=10мА |
Вых.сопр.во вкл.сост. Rвых. @Iвх.=5мА Iвых=80мА |
РЕЛЕ | ДАТЧИК | Напр.изоляции Uиз. t=1мин. |
Сопр.изоляции Rиз. |
Тип корпуса | ||||||||||||
| Ток утечки на выходе в выкл.состоянии Iут.вых. |
Вых.емкость в закр.состоянии Uком.=60В F=10МГц |
Время вкл./выкл. ton/toff** |
Вых.ост.напр. Uвых.ост. |
Коэф.передачи по току Ki(CTR) @Uвых.=5В Iвх.=5мА |
|||||||||||||||
| В | Ом | мкА | пФ | мс | В | @Iвх. | Iвых. | % | В | Ом | |||||||||
| min | typ | max | typ | max | typ | max | typ | typ | max | max | мА | min | typ | max | min | min | |||
| К293КП17Р | 1,1 | 1,4 | 1,5 | 18 | 25 | 0,1 | 10 | 20 | 0,2/1,0 | 2,0/2,0 | 0,4 | ±5 | ±80 | 100 | 150 | 300 | 1500 | 1011 | DIP8 |
Предельно-допустимые режимы эксплуатации:
| Тип реле | Напряжение коммутации реле (среднее значение) Uком. |
Ток коммутации реле Iком. |
Входной ток во включенном состоянии Iвх.вкл. |
Входной импульсный ток Iвх.и. |
Входное напряжение в выключенном состоянии Uвх.вкл. |
Рабочий диапазон температур T |
|||||
| В | мA | мA | мA | В | °C | ||||||
| min | max | min | max | min | max | max | min | max | min | max | |
| К293КП17Р | -230 | 230 | -100 | 100 | 5 | 25 | 150 | -3,5 | 0,8 | -45 | +85 |
