К293КП11БП (5П19Б1)

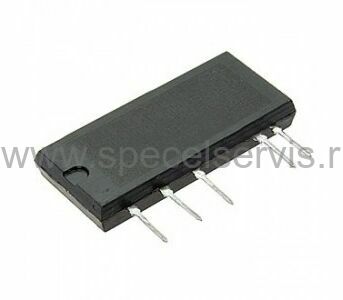

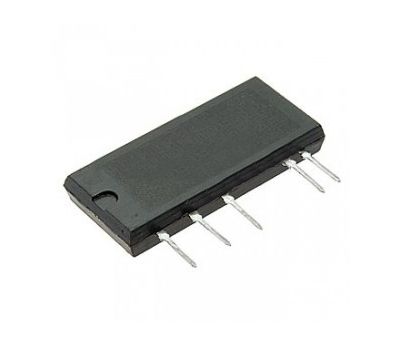

Наведите на картинку для увеличения
К293КП11БП (5П19Б1) – Описание
Реле средней мощности К293КП11БП
Предназначено для управления нагрузкой в цепях постоянного и (или) переменного тока.
Технические характеристики:
| Тип реле | Постоянное прямое напряжение на входе Uвх. @Iвх.=10мA |
Входное сопротивление в открытом состоянии Rвых. |
Ток утечки на выходе в закрытом состоянии Iут.вых. |
Напряжение изоляции Uиз. t=1мин. |
Сопротивление изоляции Rиз. |
Время вкл./выкл. tвкл., tвыкл. |
Тип корпуса | ||||||
| @Iвх.=10мA | @Iком. | @Uвх.=0.8U | @Uком. | ||||||||||
| B | Ом | А | мкА | В | B | Ом | мс | ||||||
| min | typ | max | typ | max | typ | max | min | min | typ | ||||
| К293КП11АП | 1,1 | 1,3 | 1,5 | 0,1 | 1,0 | 3,0 | 0,1 | 500 | ±60 | 1500 | 1011 | 20/5 | SIP12 |
| К293КП11БП | 1,1 | 1,3 | 1,5 | 3 | 5,0 | 0,7 | 0,1 | 500 | ±400 | 1500 | 1011 | 20/5 | SIP12 |
| К293КП12АП | 1,1 | 1,3 | 1,5 | 0,05 | 0,5 | 3,0 | 0,1 | 500 | ±60 | 1500 | 1011 | 20/20 | SIP12 |
| К293КП12БП | 1,1 | 1,3 | 1,5 | 1,5 | 2,5 | 0,7 | 0,1 | 500 | ±400 | 1500 | 1011 | 20/20 | SIP12 |
Предельно-допустимые режимы эксплуатации:
| Тип реле | Напряжение коммутации Uком. Uвх.=0.8U |
Ток коммутации Iком. | Ток коммутации импульсный Iком.и. Iвх.=10мA tимп.=100мкс |
Входной ток во включенном состоянии Iвх.вкл. |
Входное напряжение в выключенном состоянии Uвх.вкл. |
Входной импульсный ток Iвх.и. tимп.=100мкс |
Рассеиваемая мощность P |
Рабочий диапазон температур T |
||||||
| В | A | A | мA | В | мA | мВт | °C | |||||||
| min | max | min | max | min | max | min | max | min | max | max | max | min | max | |
| К293КП11АП | -60 | 60 | -3,0 | 3,0 | -8,0 | 8,0 | 10 | 25 | -35 | 0,8 | 150 | 1000 | -45 | +85 |
| К293КП11БП | -400 | 40 0 |
-0,7 | 0,7 | -2,0 | 2,0 | 10 | 25 | -35 | 0,8 | 150 | 1000 | -45 | +85 |
| К293КП12АП | 0 | 60 | -3,0 | 3,8 | -8,0 | 8,0 | 10 | 25 | -3,5 | 0,8 | 150 | 1000 | -45 | +85 |
| К293КП12БП | 0 | 40 0 |
-0,7 | 0,7 | -2,0 | 2,0 | 10 | 25 | -3,5 | 0,8 | 150 | 1000 | -45 | +85 |
Рекомендуемая схема включения и чертеж корпуса:
