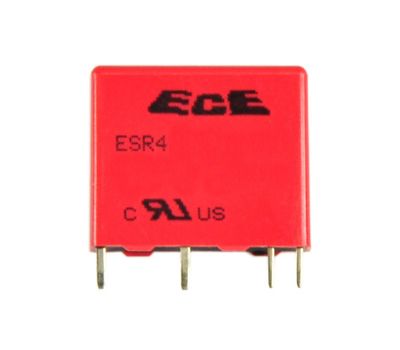

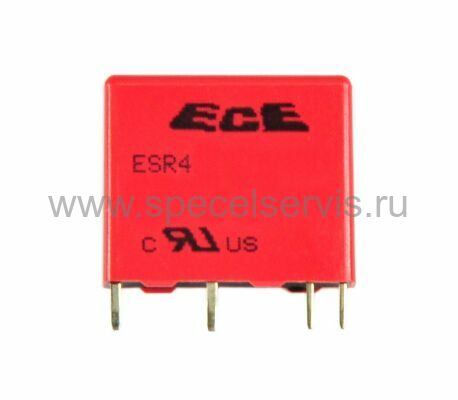

ESR4-D05-A10-00-1
Наведите на картинку для увеличения
ESR4-D05-A10-00-1 – Описание
- Корпус SIL
- Оптически изолированное

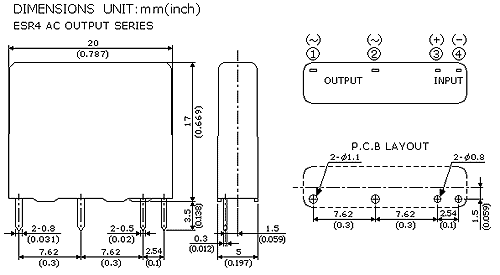

- Миниатюрный размер 5х20х17 мм
- Вес 3 г
- Низкое энергопотребление на входе, TTL- и CMOS-совместимость
- Низкое значение сопротивления в замкнутом состоянии
Информация для заказа
| ESR4 | D05 | A10 | 00 | 1 |
| 1 | 2 | 3 | 4 | 5 |
1. Серия 2. Управляющее напряжение на входе:
D05 - 5 В (пост.ток)
D12 - 12 В (пост.ток)
D24 - 24 В (пост.ток)
3. Ток нагрузки на выходе:
А10 - 1 А (перем.ток)
4. Код производителя
00 - стандартный
5. Момент переключения
0 - Zero-on
1 - Random-on
| Параметры | ESR4 | |||||||
| D05-A10-00-1 | D12-A10-00-1 | D24-A10-00-1 | ||||||
| Входные характеристики | ||||||||
| Номинальное напряжение | 5 В (DC) | 12 В (DC) | 24 В (DC) | |||||
| Диапазон управляющего напряжения | 3-10 В (DC) | 7-20 В (DC) | 18-32 В (DC) | |||||
| Управляющий ток | 12 мА | 10 мА | 7.7 мА | |||||
| Напряжение отпускания | 1 В (DC) | 1 В (DC) | 1 В (DC) | |||||
| Cопротивление на входе | 320 Ом | 1070 Ом | 3000 Ом | |||||
| Выходные характеристики | ||||||||
| Макс. ток нагрузки | 1 А | |||||||
| Мин. ток нагрузки | 50 мА | |||||||
| Номин. напряжение нагрузки | 240 В (АС) | |||||||
| Диапазон напряжения нагрузки | 24-265 В (АС) | |||||||
| Макс. пиковое напряжение | 600 В (АС) | |||||||
| Макс. пиковый ток | 50 А | |||||||
| Макс. ток утечки в разомкн. сост. | 2.0 мА | |||||||
| Макс. понижение напряжения в замкн. сост. | 1.5 В | |||||||
| Момент переключения | Random-on | |||||||
| Макс. время включения | 1 мс | |||||||
| Макс. время выключения | 1/2 цикла + 1 мс | |||||||
| Мин. сопротивление изоляции | 1000 МОм при 500 В (DC) | |||||||
| Напряжение пробоя между входом и выходом | 2.5 кВ (rms) | |||||||
| Макс. температура пайки в теч. 10 сек | 220°С | |||||||
| Рабочая температура | -30°С +85°С | |||||||
| Температура хранения | -40°С +100°С | |||||||
