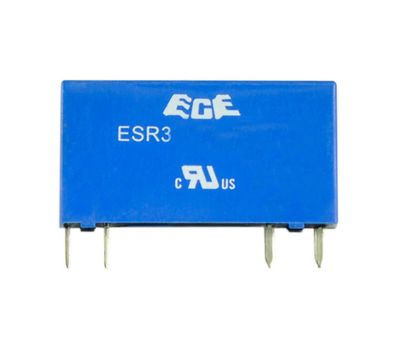

ESR3-D05-A20-20-0
Наведите на картинку для увеличения
ESR3-D05-A20-20-0 – Описание
- Оптически изолированное
- Низкое значение сопротивления в замкнутом состоянии
- Низкое энергопотребление на входе, TTL- и CMOS-совместимость
- Демпфирующая RC-цепь
- Рабочая температура -20°С +80°С
- Температура хранения -40°С +100°С
- Изоляция вход-выход 4кВ (rms) в теч. 1 мин.
- Макс. температура пайки 220°С в теч. 10 сек.
- Вес 4 г
Информация для заказа
| ESR3 | D05 | A20 | 20 | 0 |
| 1 | 2 | 3 | 4 | 5 |
1. Серия
2. Входное управляющее напряжение:
D05 - 5 В пост.ток
D12 - 12 В пост.ток
D24 - 24 В пост.ток
D48 - 48 В пост.ток
3. Ток нагрузки на выходе:
A20 - 2 А (перем.ток)
D10 - 1 А (пост.ток)
D25 - 2.5 А (пост.ток)
D40 - 4 А (пост.ток)
4. Выходное напряжение:
05 - 24 В (пост.ток)
10 - 48 В (пост.ток)
20 - 100 В (пост.ток)/240 В (перем.ток)
5. Код производителя:
0 - стандартный
| Параметры | ESR3 | |||||||
| D05-A20-20-0 | D12-A20-20-0 | D24-A20-20-0 | ||||||
| Входные характеристики | ||||||||
| Номинальное напряжение | 5 В (DC) | 12 В (DC) | 24 В (DC) | |||||
| Диапазон управляющего напряжения | 3-10 В (DC) | 7-20 В (DC) | 18-32 В (DC) | |||||
| Управляющий ток | 12 мА | 10 мА | 7.7 мА | |||||
| Напряжение отпускания | 1 В | 1 В | 1 В | |||||
| Внутреннее сопротивление на входе | 300 Ом | 1010 Ом | 3000 Ом | |||||
| Выходные характеристики | ||||||||
| Напряжение нагрузки | 240 В (rms) | |||||||
| Диапазон рабочего напряжения | 12-280 В (rms) | |||||||
| Пиковое напряжение | 600 В | |||||||
| Номинальный ток | 2 А | |||||||
| Ток перегрузки | 80 А | |||||||
| Понижение напряжения в замкн. сост. | 1.2 В | |||||||
| Макс. ток утечки в разомкн. сост. | 1.5 мА | |||||||
| Мин. ток нагрузки | 50 мА | |||||||
| Время включения | 100 мкс | |||||||
| Время выключения | 1/2 цикла+1мс | |||||||
| Рабочая частота переключения | 47-400 Гц | |||||||
| Отношение dv/dt | 500 В/мкс | |||||||
| RC-цепь | 10нФ, 100 Ом | |||||||
